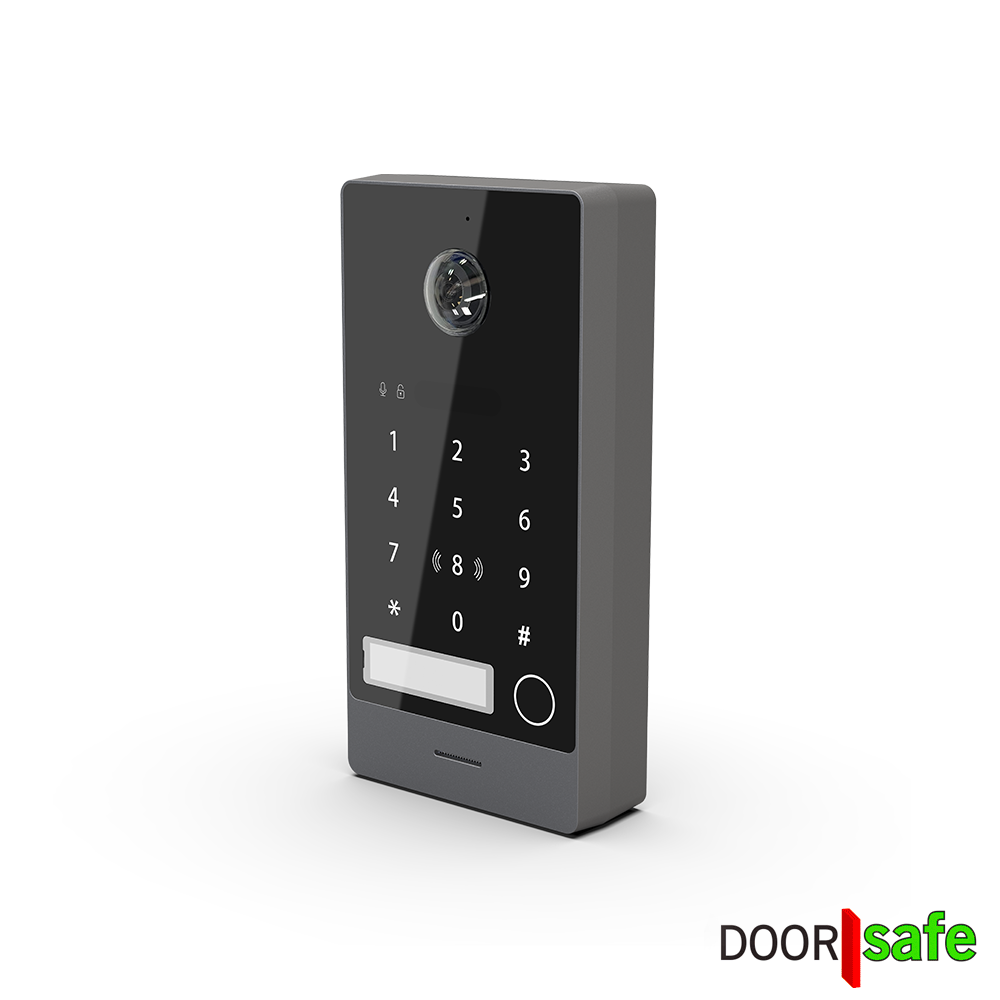

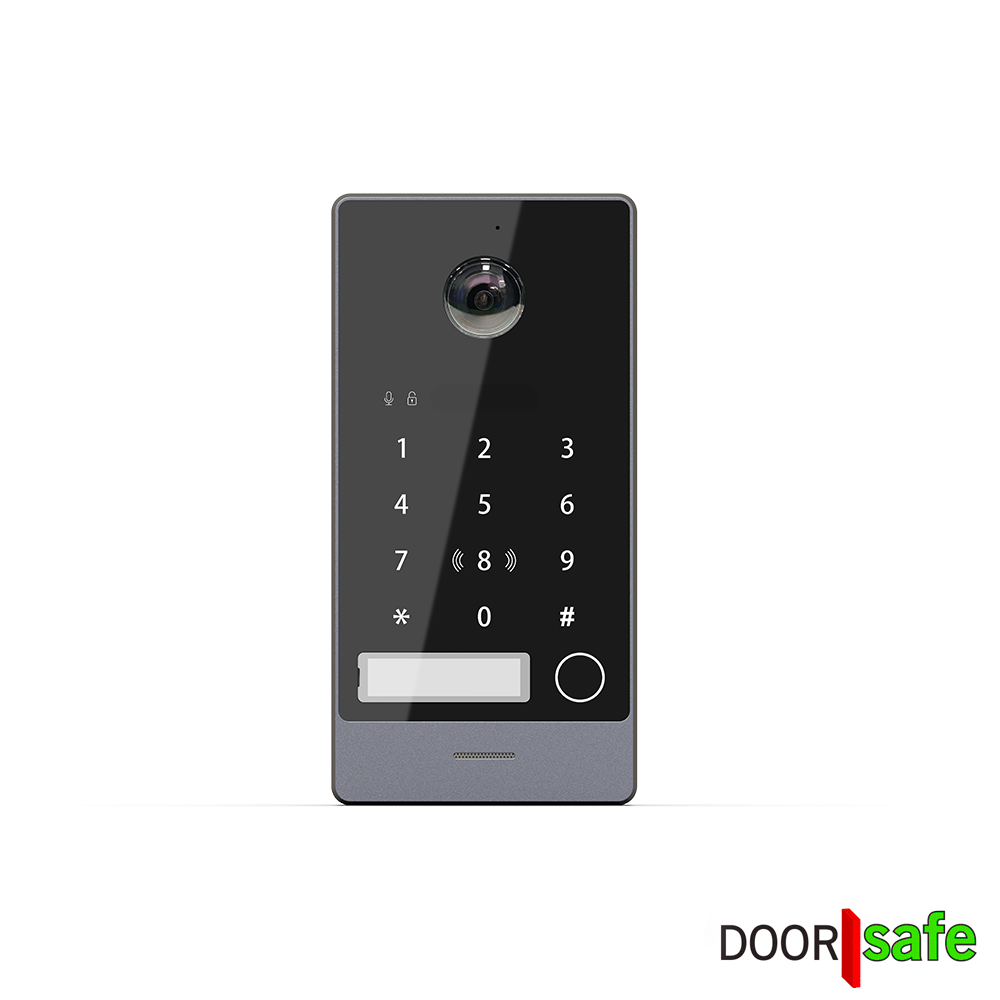

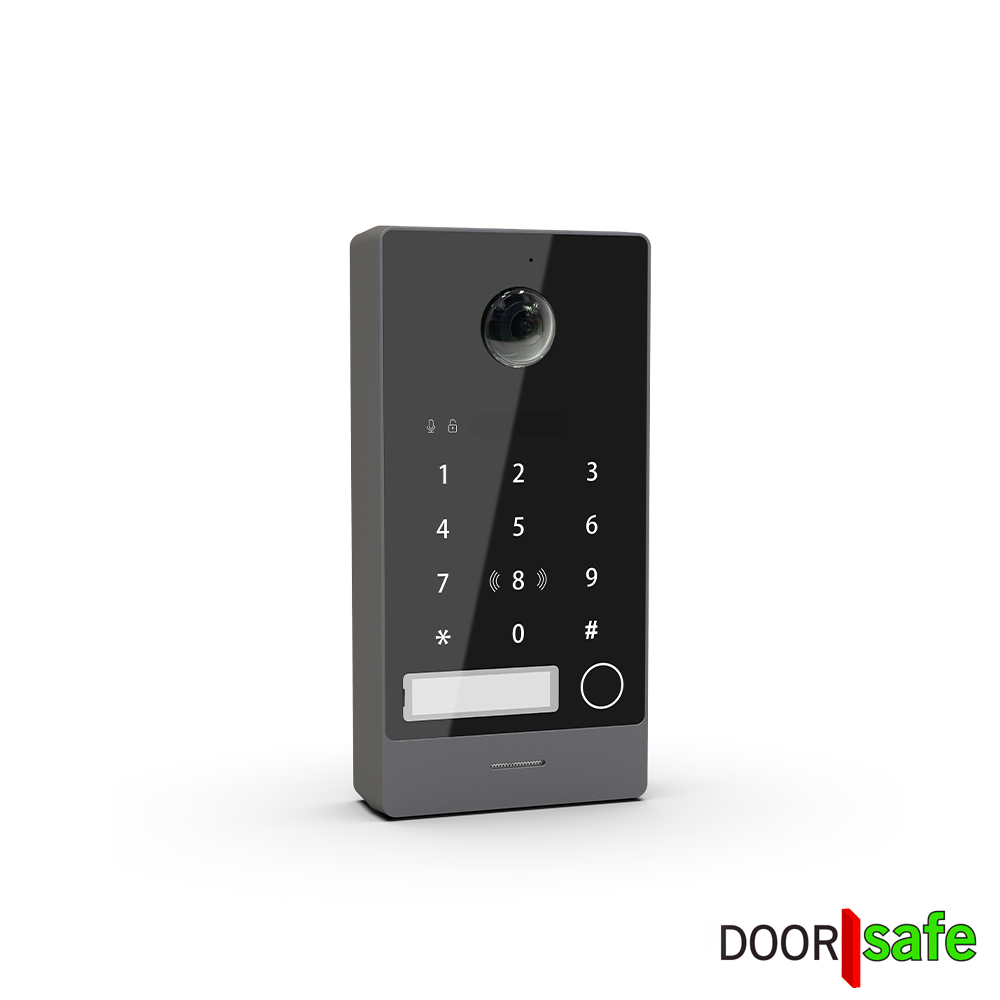

DS7889 | Sonnette vidéo HD en saillie avec caméra | avec ou sans visière anti-pluie | avec clavier & lecteur de badges RFID MiFare | noir | 2 fils | BUS | 1 bouton

€ 129,00 incl. BTW

+ Spécialiste des solutions sécurisées contre le piratage de données & le brouillage WiFi
+ 15 ans d’expérience, plus de 30.000 commandes traitées
+ Excellents avis auprès d’un label de qualité indépendant
+ Un bon service client dans votre langue
+ Service européen & contrôle qualité
+ 2 ans de garantie complète
+ Produits en stock aux Pays-Bas
+ Retour gratuit sous 30 jours
+ Livraison rapide avec PostNL ou DHL
+ Livraison à domicile ou en point relais
+ Livraison gratuite dès 90 €
+ 10% de remise pour un achat de 500 € ou plus
+ Paiement sécurisé : carte de crédit, Paypal, Klarna, KBC/CBC, Belfius, Bancontact/Mistercash

DÈS €500 – 10% DE REMISE

UGS : 8719325135220 Catégories : Accessoire, Avec clavier, Avec lecteur de badges RFID, Doorsafe, Unité extérieure séparée (nécessite un écran)

Formats

Dimensions de la sonnette extérieure sans visière anti-pluie : 162 x 82 x 29 mm.
Dimensions de la sonnette extérieure avec visière anti-pluie : 168 x 86 x 51 mm.

Points de raccordement

L’unité extérieure dispose de ces points de raccordement (bornier vert, fils à serrer avec un petit tournevis plat) :

2 x BUS : raccordement 2 fils pour la liaison avec l’écran ou le module internet. Les câbles 2 fils peuvent mesurer jusqu’à 300 mètres. Voir à ce sujet ce schéma.
GATE NO/COM/NC : pour raccorder une gâche électrique ou un portail (émission ou rupture de courant).
- Contact sec : nécessite une alimentation séparée pour la commutation et la serrure (max. AC/DC 30V, 4A).
- Temps de déverrouillage : réglable via l’écran.
LOCK – / LOCK + : pour le raccordement d’une gâche électrique 12V DC (à émission de courant).
- Contact humide : fournit 12V DC, 0,7A pour la serrure, pas d’alimentation séparée nécessaire.
- Temps de déverrouillage : réglable via l’écran.
INPUT 1 / INPUT 2 / GND : pour le raccordement d’un contact de porte ou d’un bouton de sortie.

Spécifications

Caméra haute résolution : 2MP FHD 1080P avec angle de vue de 150°.
Boîtier : métal avec façade en plastique.

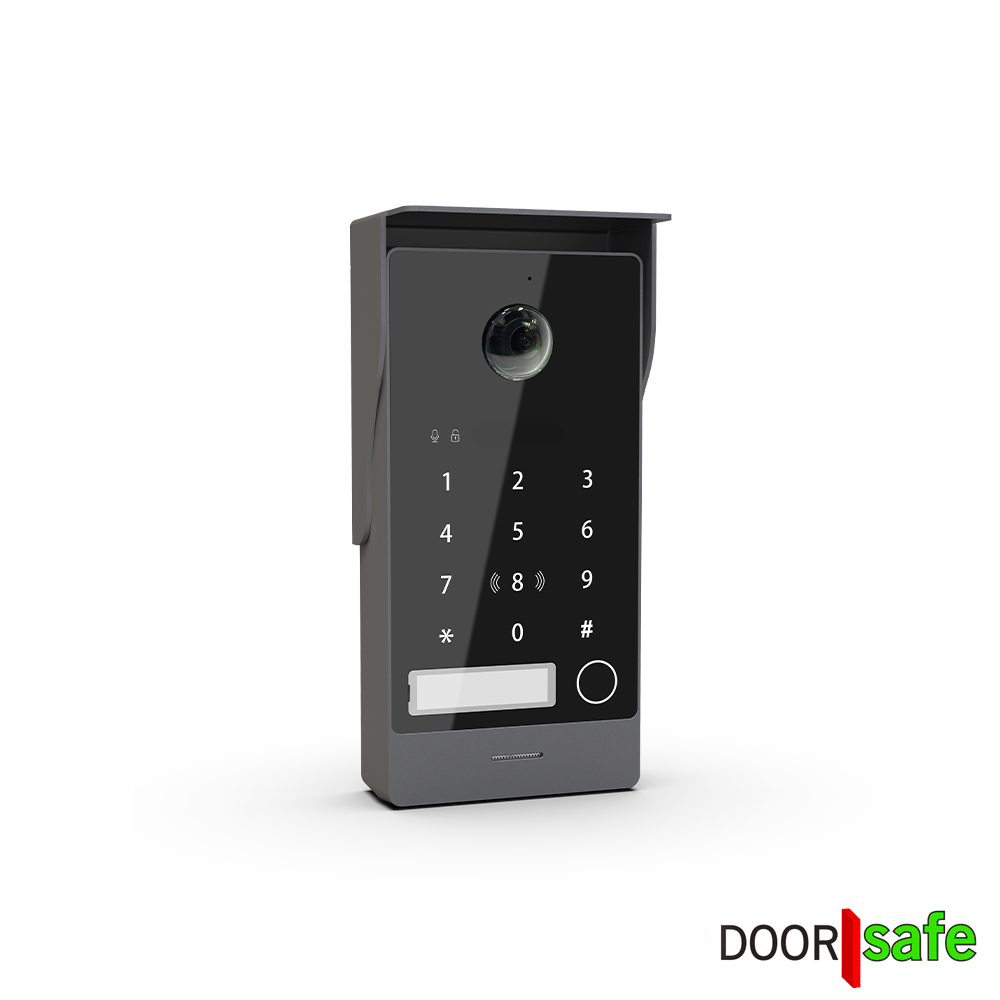

Visière anti-pluie optionnelle : visière anti-pluie en métal fournie pour une protection supplémentaire éventuelle, à fixer en option.
Support de montage d’angle optionnel : support de montage d’angle fourni, à fixer en option. L’angle de vue est large, donc souvent inutile,
Résistant aux intempéries, à l’eau et à la poussière : IP65 / IK07.
Vision nocturne : 6 LED infrarouges.
Alarme antivol : si la sonnette est retirée de la plaque de montage, une sirène retentit via le haut-parleur de l’unité extérieure et de l’écran.
Éclairage : Le clavier, la plaque nominative et le bouton-poussoir sont éclairés.
Clavier pour l’accès : Ouvrez éventuellement des portes ou portails raccordés en saisissant un code PIN de votre choix.
- Relais GATE : Après avoir saisi le code PIN, appuyez sur * pour ouvrir le relais GATE.
- Relais LOCK : Après avoir saisi le code PIN, appuyez sur # pour ouvrir le relais LOCK.
- Réglages du code PIN:
  - Les codes PIN peuvent comporter de 1 à 6 chiffres.
  - Jusqu’à 99 codes PIN différents peuvent être créés pour différents utilisateurs.
Utilisation optionnelle : lecteur de puces RFID MiFare IC intégré : pour ouvrir les portes ou portails raccordés.
- MiFare : est plus sûr que la technologie RFID EM Marine, avec une conception à 32 secteurs et 4 blocs, et 8 secteurs et 16 blocs. Les puces MiFare sont disponibles en bracelets, badges et autres supports.
- Spécifications : 13,56 MHz, prend en charge ISO/IEC 14443 Type A, 196 kb/s.
- Nombre maximal de puces: 1000.
- Distance de lecture : ≤ 2 cm.
- Inclus : 3 badges MiFare.
Inclus : vis et chevilles.
Non inclus : câbles.
Installation super simple : raccordement 2 fils, non polarisé – les fils ne peuvent pas être mal raccordés. Deux méthodes de raccordement :
- Directement vers l’écran : Reliez l’unité extérieure à l’écran avec 2 fils. Raccordez l’écran à une alimentation et connectez-le à internet via WiFi.
- Via le module internet : Reliez l’unité extérieure avec 2 fils au module internet DS6702, raccordez le module au 220 V et à un routeur internet via un câble réseau. Reliez le module avec 2 fils à l’écran DS7896, qui reçoit à la fois le courant et le signal via ces fils. S’il n’est pas possible de tirer 2 fils jusqu’à l’écran, choisissez l’écran DS7899 et connectez-le via WiFi ou un câble réseau (PoE) au même routeur que le module internet.
- Distance : l’unité extérieure peut être placée jusqu’à 300 mètres du module internet, selon le type de câble, le nombre de sonnettes et d’écrans. Voir le schéma de raccordement dans les images du produit ou le manuel.
Configuration flexible des écrans par bouton:
- Un écran par bouton/logement : attribuez à chaque écran un numéro de logement unique, p. ex. avec 4 boutons et 4 écrans : 101, 102, 103, 104.
  - Lorsqu’on sonne au bouton 1, seul l’écran avec le numéro de logement 101 sonne ; les autres écrans ne sonnent pas.
  - Lorsqu’on sonne au bouton 2, seul l’écran avec le numéro de logement 102 sonne, etc., jusqu’à max. 4 boutons.
- Plusieurs écrans par bouton/logement : attribuez à max. 6 écrans le même numéro de logement (p. ex. 101) et un numéro de pièce unique.
  - Lorsqu’on sonne au bouton 1, tous les écrans (max. 6) avec le numéro de logement 101 sonnent.
  - Dès qu’un écran répond à l’appel, les autres écrans cessent de sonner.
  - Réglez l’écran principal sur Pièce 1 et le numéro de logement 101, le deuxième écran sur Pièce 2 et le numéro de logement 101, etc., jusqu’à max. 6 pièces.

Ouverture serrure/portail

Le portail et/ou la serrure relié(e) à l’unité extérieure peut être ouvert(e) de ces manières :

Via l’écran : Appuyez sur le bouton portail ou serrure (symbole de clé) pendant que vous regardez les images de la caméra.
Via badge RFID : Présentez une puce RFID contre l’avant de l’unité extérieure. Sur l’écran, choisissez si la puce ouvre le portail ou la serrure.
Via code QR : Présentez un code QR à la caméra de l’unité extérieure. Sur l’écran, choisissez si le code QR ouvre le portail ou la serrure. Générez un code QR via l’écran pour un usage unique, un usage continu, ou un usage à des heures ou jours de la semaine précis.
Via bouton de sortie : Appuyez sur un bouton Exit relié à l’unité extérieure. Sur l’écran, choisissez si le bouton Exit ouvre le portail ou la serrure.
Via code PIN sur le clavier : Saisissez un code PIN sur le clavier de l’unité extérieure.
1. Après le code PIN, appuyez sur * pour ouvrir le relais GATE.
2. Après le code PIN, appuyez sur # pour ouvrir le relais LOCK.
3. Réglages du code PIN : Les codes PIN peuvent comporter de 1 à 6 chiffres. Jusqu’à 99 codes PIN différents peuvent être créés pour différents utilisateurs.
Via l’application (avec connexion internet) : appuyez dans l’app sur le bouton portail ou serrure (symbole de clé) pendant une connexion active.

Cette unité extérieure peut être raccordée de 3 manières :

1. AVEC CÂBLE 2 FILS DIRECTEMENT DE L’UNITÉ EXTÉRIEURE VERS L’ÉCRAN

OPTION DE RACCORDEMENT 1 – AVEC CÂBLE 2 FILS DIRECTEMENT DE L’UNITÉ EXTÉRIEURE VERS L’ÉCRAN

Reliez l’unité extérieure directement à l’écran avec un câble 2 fils.
Le sens de raccordement n’a pas d’importance car le signal est non polarisé : impossible de se tromper !
Raccordez l’écran à une alimentation :
Option 1 : depuis l’écran avec 2 fils vers l’alimentation 24V DC DS4987 fournie, qui se branche sur une prise
Option 2 : depuis l’écran avec 2 fils vers l’alimentation DS4973 24V qui peut être fixée sur un rail DIN dans le tableau électrique
→ Choisissez l’écran DS7896 ou DS7796
Connectez l’écran en option à internet via WiFi 2,4/5 GHz.
Si l’écran n’est pas connecté à internet, l’écran fonctionne entièrement, mais pas l’application. Si la connexion WiFi s’avère insuffisamment stable, il est aussi possible d’ajouter ultérieurement le module internet DS6702 afin d’établir la connexion internet par câble réseau.

Par ailleurs :

Les câbles 2 fils peuvent mesurer jusqu’à 300 mètres. Voir à ce sujet ce schéma.
Les câbles intermédiaires/de rallonge et réseau ne sont pas fournis.
Il est possible de connecter plusieurs unités extérieures à 1 écran ou module (internet).
Il est possible de connecter plusieurs écrans à une unité extérieure ou un module (internet).
Plusieurs unités extérieures avec plusieurs écrans sont possibles.
Avec plusieurs unités extérieures/écrans : tout doit être relié entre soi par le câble 2 fils, peu importe comment : en parallèle ou en série ; l’ordre en série n’a pas d’importance.
Il est possible d’ajouter un carillon existant/WiFi/sans fil.
Raccorder une serrure/un portail à l’unité extérieure ou sans fil est possible.
Il est possible d’ajouter une caméra de surveillance ONVIF à l’écran.
Il est possible de diffuser les images de 4 sonnettes/caméras vers un NAS.

2. AVEC CÂBLE 2 FILS DE L’UNITÉ EXTÉRIEURE VIA LE MODULE (INTERNET) VERS L’ÉCRAN

OPTION DE RACCORDEMENT 2 – AVEC CÂBLE 2 FILS DE L’UNITÉ EXTÉRIEURE VIA LE MODULE (INTERNET) VERS L’ÉCRAN

Allez de l’unité extérieure avec un câble 2 fils vers le module (internet).
Le sens de raccordement n’a pas d’importance car le signal est non polarisé : impossible de se tromper !
Allez du module (internet) à l’écran avec un câble 2 fils.
L’écran reçoit du module à la fois le courant et le signal via ce câble 2 fils. Le sens de raccordement n’a pas d’importance car le signal est non polarisé : impossible de se tromper !
→ Choisissez l’écran DS7896 ou DS7796
Branchez le module (internet) sur le 220V.
En option : reliez le module internet au routeur internet par un câble réseau pour pouvoir l’associer à l’app.

Par ailleurs :

Les câbles 2 fils peuvent mesurer jusqu’à 300 mètres. Voir à ce sujet ce schéma.
Les câbles intermédiaires/de rallonge et réseau ne sont pas fournis.
Il est possible de connecter plusieurs unités extérieures à 1 écran ou module (internet).
Il est possible de connecter plusieurs écrans à une unité extérieure ou un module (internet).
Il est possible d’ajouter un carillon existant/WiFi/sans fil.
Raccorder une serrure/un portail à l’unité extérieure ou sans fil est possible.
Il est possible d’ajouter une caméra de surveillance ONVIF à l’écran.
Il est possible de diffuser les images de 4 sonnettes/caméras vers un NAS.

3. AVEC CÂBLE 2 FILS DE L’UNITÉ EXTÉRIEURE VERS LE MODULE INTERNET & CONNECTER L’ÉCRAN À INTERNET & ALIMENTATION

OPTION DE RACCORDEMENT 3 – AVEC CÂBLE 2 FILS DE L’UNITÉ EXTÉRIEURE VERS LE MODULE INTERNET & CONNECTER L’ÉCRAN À INTERNET & ALIMENTATION

→ Utilisez cette méthode s’il n’est pas possible d’aller du module jusqu’à l’écran avec un câble 2 fils et si l’endroit où l’écran sera fixé dispose du WiFi ou d’une prise réseau (POE).

Allez de l’unité extérieure avec un câble 2 fils vers le module internet.
Le sens de raccordement n’a pas d’importance car le signal est non polarisé : impossible de se tromper !
Branchez le module internet au 220V.
Branchez le module internet au routeur internet avec un câble réseau.
Fournissez à l’écran une alimentation et une connexion internet via le même routeur internet que celui auquel le module internet est connecté.
Cela peut se faire de ces manières :
1. WiFi + 15V : Connectez l’écran à un réseau WiFi 2,4/5 GHz et alimentez-le en 15V en branchant l’alimentation fournie sur une prise de courant.
2. UTP + 15V : connectez l’écran avec un câble réseau et alimentez-le en 15V en branchant l’alimentation fournie sur une prise de courant.
3. UTP avec PoE 802.3af : connectez l’écran avec un câble réseau à un switch PoE 802.3af pour que le câble réseau fournisse à l’écran à la fois le courant et internet. Suggestion de switch POE : DS4986.
4. UTP + adaptateur PoE : utilisez l’ DS4975 adaptateur PoE près du routeur pour injecter internet et le courant dans le câble réseau, puis séparez-les à nouveau près de l’écran en raccordements internet et alimentation distincts.
→ Choisissez l’écran DS7899 ou DS6669

Par ailleurs :

Les câbles 2 fils peuvent mesurer jusqu’à 300 mètres. Voir à ce sujet ce schéma.
Les câbles intermédiaires/de rallonge et réseau ne sont pas fournis.
Il est possible de connecter plusieurs unités extérieures à 1 écran ou module (internet).
Il est possible de connecter plusieurs écrans à une unité extérieure ou un module (internet).
Il est possible d’ajouter un carillon existant/WiFi/sans fil.
Raccorder une serrure/un portail à l’unité extérieure ou sans fil est possible.
Il est possible d’ajouter une caméra de surveillance ONVIF à l’écran.
Il est possible de diffuser les images de 4 sonnettes/caméras vers un NAS.
