DS4975 | Kit adaptateur universel Power over Ethernet (POE)

Il y a 2 options :

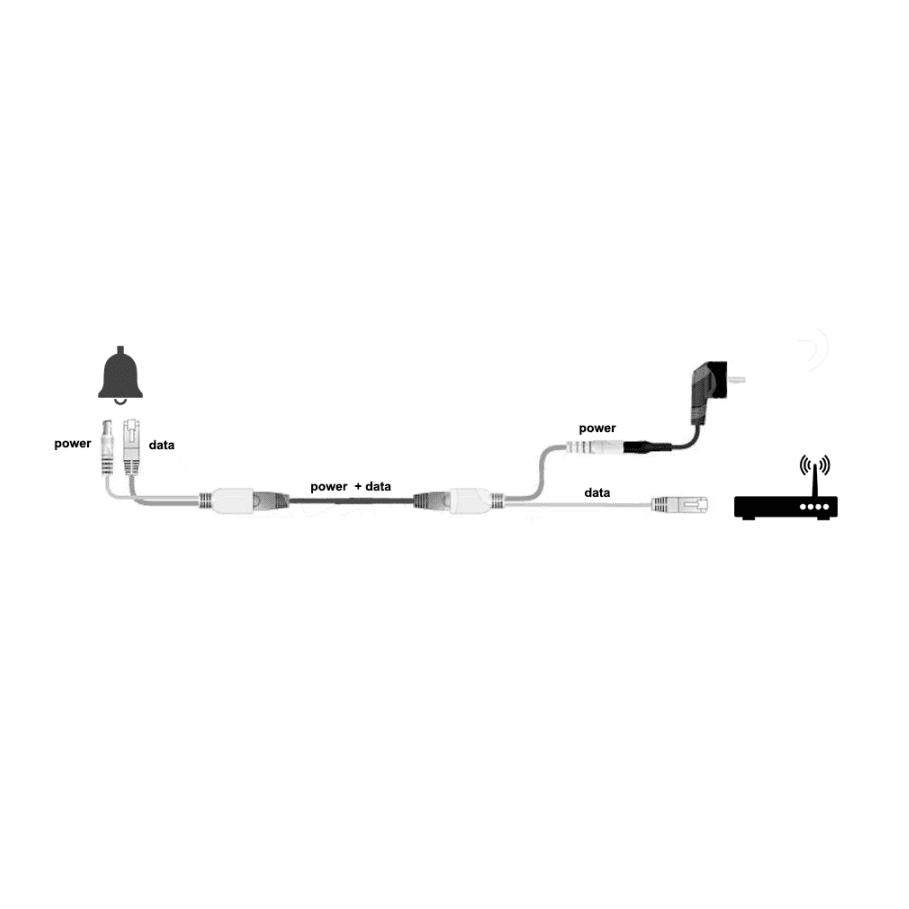

Option 1 : un adaptateur côté sonnette et côté routeur

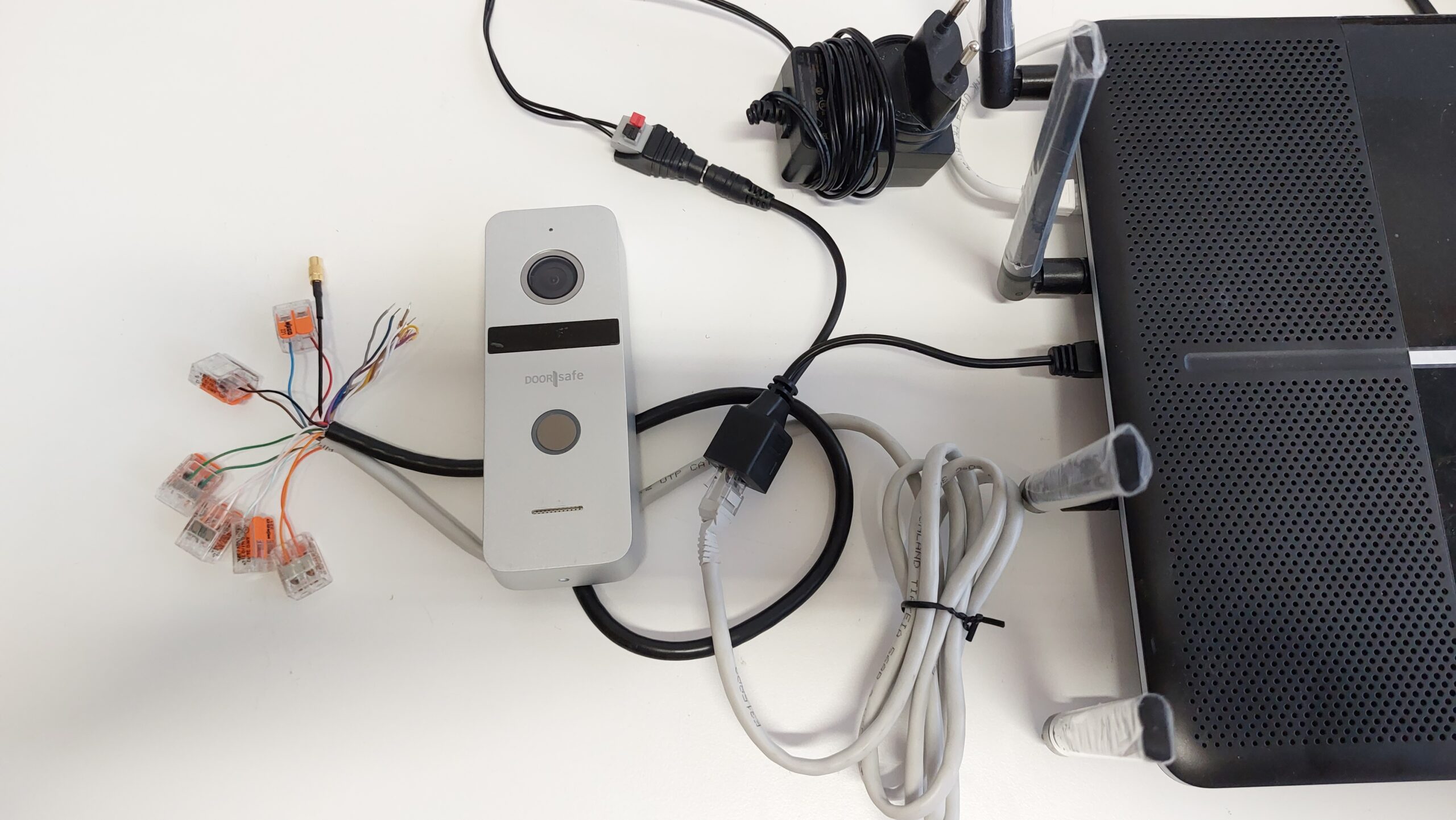

Option 2 : un adaptateur uniquement côté routeur ; côté sonnette, relier les fils entre eux

Voir ci-dessous les photos et vidéos des deux options.

L’option 3 consiste à utiliser le kit POE DS4976 qui peut aussi fournir l’alimentation ; cela rend l’adaptateur secteur fourni superflu, le reste revient au même.

Le POE direct d’un routeur ou switch POE+ 802.3af ou 802.3at ne fonctionne pas avec cette sonnette faute de place dans la sonnette, mais cela fonctionne bien avec l’écran DS6669.

Faites passer à la fois le courant et le signal internet sur le câble réseau avec cet adaptateur. Cela s’appelle POE, Power over Ethernet.

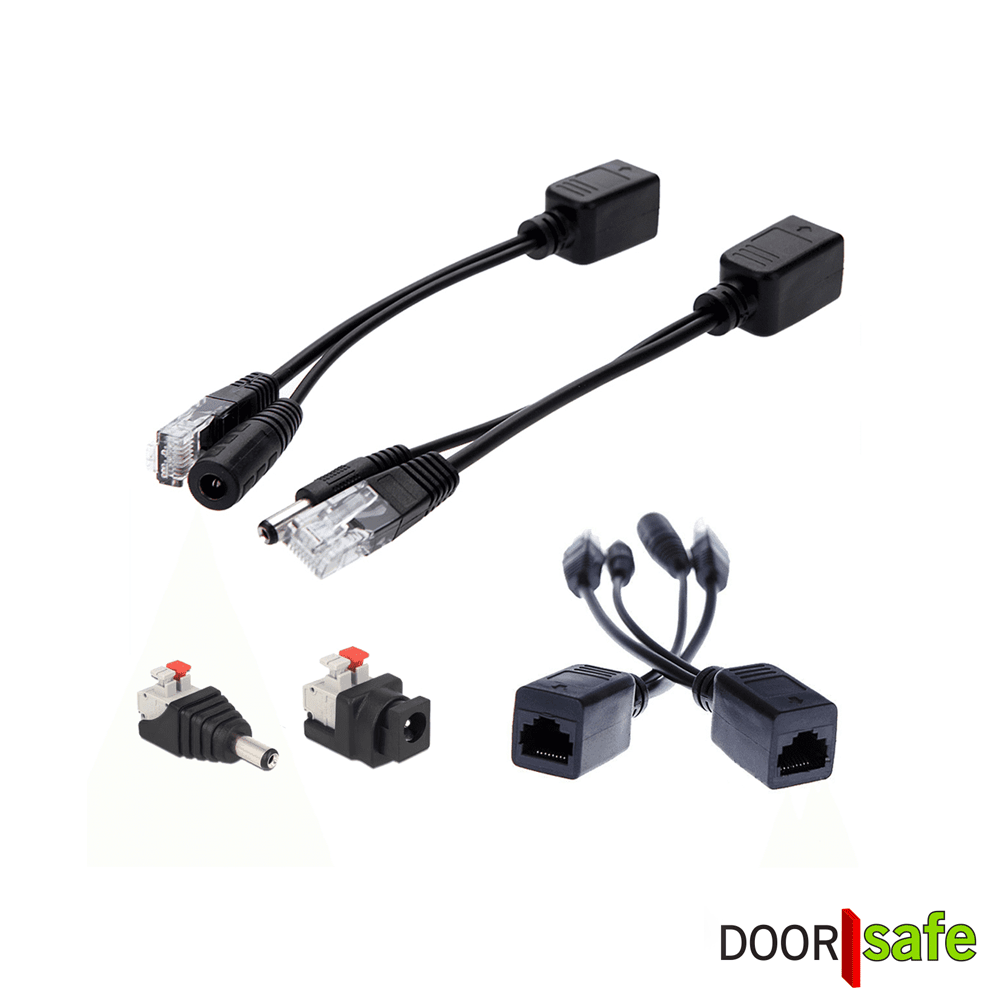

Ce kit se compose de :

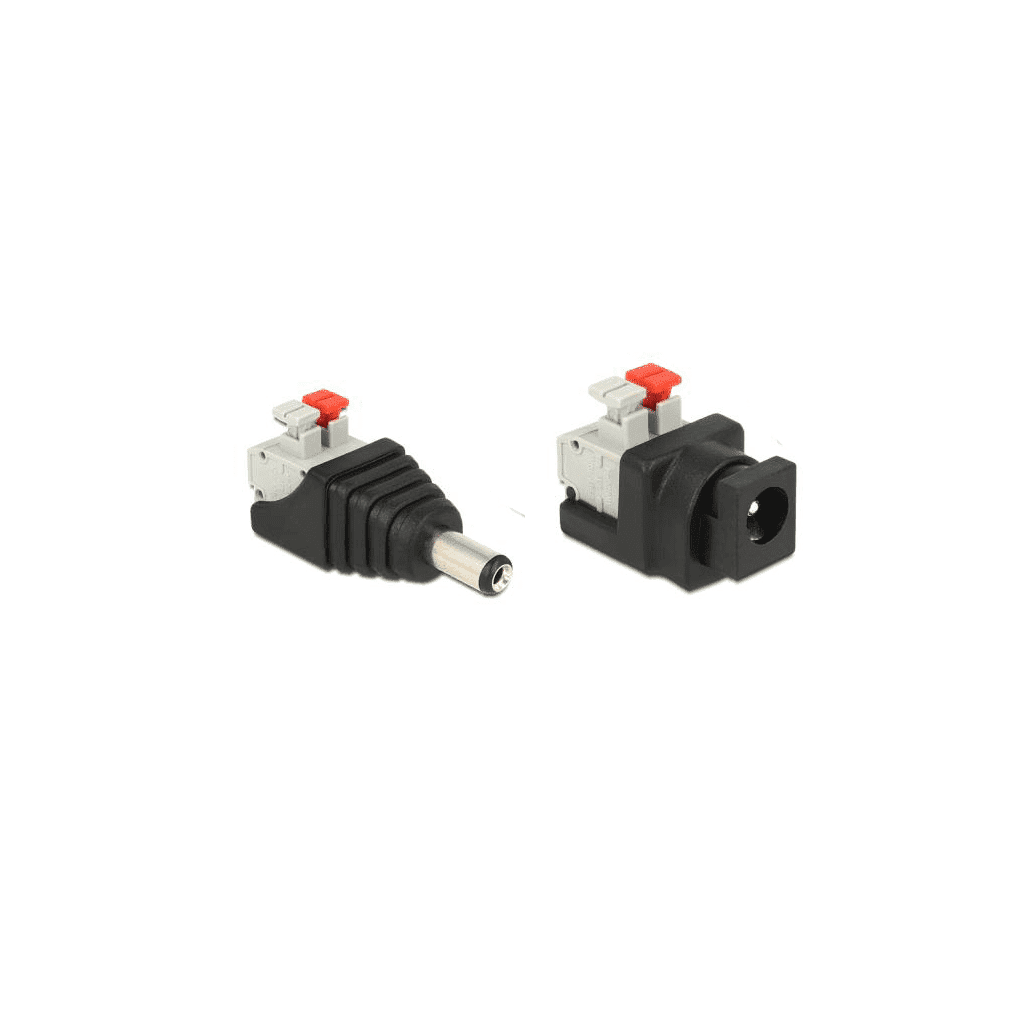

• Connecteur d’alimentation mâle 5.5 x 2.1 mm
• Connecteur d’alimentation femelle 5.5 x 2.1 mm
• Splitter mâle
• Splitter femelle

L’adaptateur utilise les fils 1/2/3/6 pour la connexion de données et 4/5/7/8 pour l’alimentation.

Signal internet :

• 1-OrangeBlanc
• 2-Orange
• 3- VertBlanc
• 6-Vert

Alimentation positive (rouge) :

• 5-BleuBlanc
• 4-Bleu

Alimentation négative (noir) :

• 8-Brun
• 7-BrunBlanc

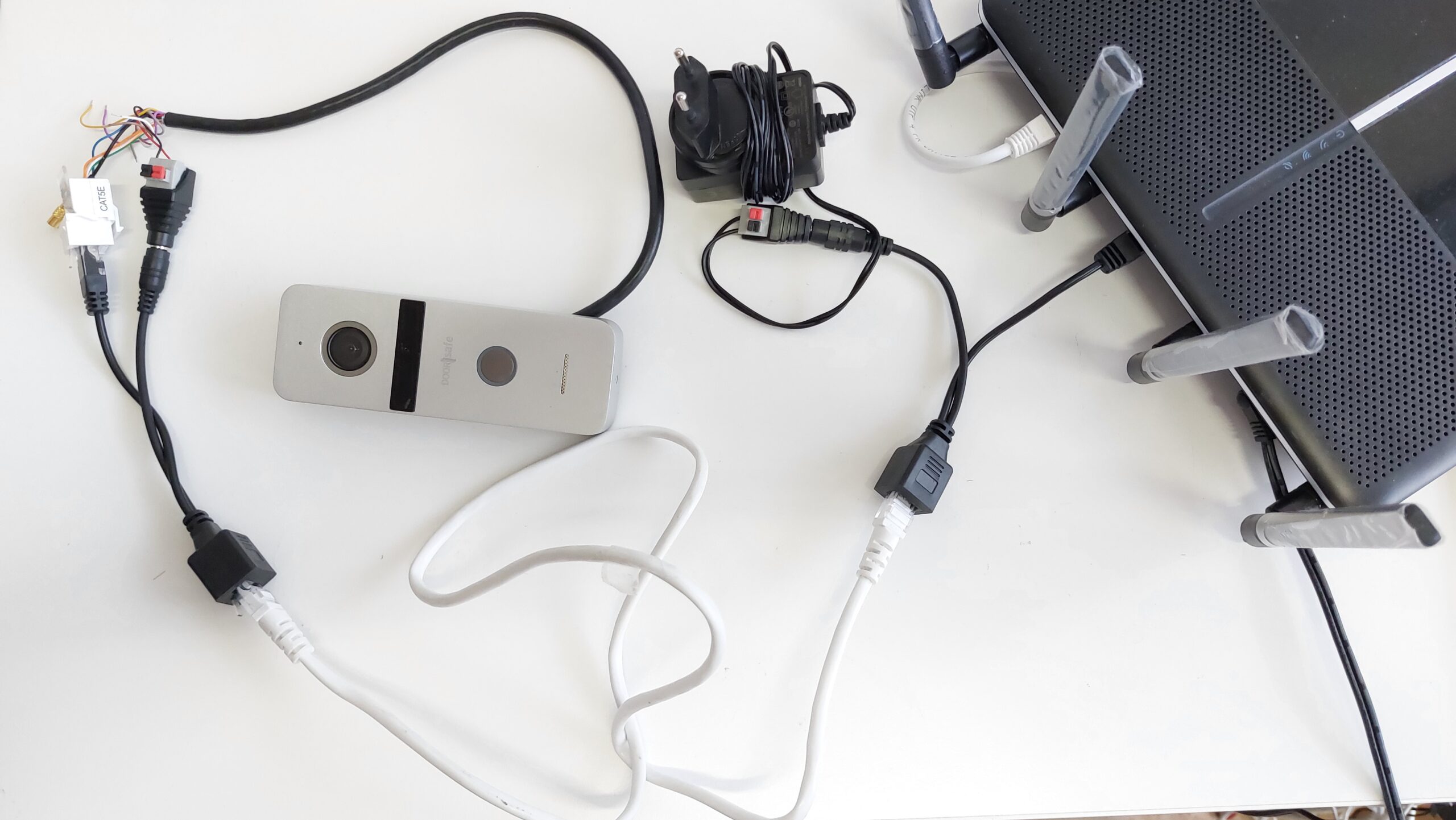

Option 1 : un adaptateur de chaque côté

Option 2 : un adaptateur uniquement côté routeur ; côté sonnette, relier les fils entre eux

Côté sonnette, reliez ces fils entre eux :

Alimentation:

• Rouge de la sonnette avec Bleu (ou Bleu/Blanc) du câble réseau – Isolez le Bleu ou Bleu/blanc que vous n’utilisez pas.
• Noir de la sonnette avec Brun (ou Brun/Blanc) du câble réseau – Isolez le Bleu ou Bleu/blanc que vous n’utilisez pas.

Signal internet:

• Vert de la sonnette avec Vert du câble réseau
• Vert/blanc de la sonnette avec Vert/Blanc du câble réseau
• Orange de la sonnette avec Orange du câble réseau
• Orange/Blanc de la sonnette avec Orange/Blanc du câble réseau
