Stap 1. – Alles op tafel leggen.
Leg alle producten op tafel en test alles eerst voordat u begint met monteren.
6660 Manual
Stap 2. – Deurbel verbinden met stroom.
Sluit de rode en zwarte draad die uit de deurbel kopen aan op 15-24V DC.
Dit kan met de meegeleverde 15V stroomadapter.
Laat de stroom eventueel over de netwerkkabel lopen. Dit heet POE. Zie dit artikel voor meer informatie over POE.
En zie ook dit artikel over hoe in de montagebeugel de verbinding kan worden gemaakt.
Stap 3A. – Deurbel verbinden met internet via WiFi. (voor netwerkkabel zie 3B)
- Open de Smart Life
- Kies in de app voor +
- Kies voor ‘Camerabewaking’ en kies voor ‘Smart Doorbell’
- Kies in de app rechtsboven ‘QR-Code’ en kies ‘AP Mode’ en kies Next
- Zorg dat de eigen smartphone verbonden is met uw 2,4 Ghz. WiFi netwerk
- Voer uw eigen WiFi wachtwoord in en kies ‘volgende’
- Maak nu met uw smartphone een WiFi verbinding met het WiFi netwerk dat de internet module uitzendt, de naam van dit netwerk begint met SmartLife-xxxx.
- Keer terug naar de app en bekijk de voortgang
- Als het koppelen gelukt is: Geef de deurbel een naam
- De deurbel is nu aan de app toegevoegd
Zie voor de exacte stappen de manual of de video.
Stap 3B. – Deurbel verbinden met internet via een netwerkkabel.
- Bebindt de oranje/oranje-witte/groene/groen-witte draden die uit de deurbel komen en van de netwerkkabel met elkaar, direct of via de netwerkkabel adapter
- Open de Smart Life app
- Kies in de app voor +
- Kies voor ‘Camerabewaking’ en kies voor ‘Smart Doorbell’
- Kies in de app rechtsboven ‘QR-Code’ en kies ‘CABLE’
- Zorg dat de eigen smartphone verbonden is met uw 2,4 Ghz. WiFi netwerk
- Voer uw eigen WiFi wachtwoord in en kies ‘volgende’
- Bekijk de voortgang
- Geef de deurbel een naam
- De deurbel is nu aan de app toegevoegd
Zie voor de exacte stappen de manual of de video.
Stap 4. – App downloaden & account aanmaken.
Installeer de Smart Life app van Tuya
Stap 5. – Testen
Bel aan op de deurbel.
De app moet een melding geven.
Optioneel: scherm toevoegen
Sluit eventueel een scherm aan.
Het scherm kan met internet worden verbonden via WiFi of een netwerkkabel (802.3af of 802.3at POE mogelijk).
Aan het scherm kan de deurbel en nog 3 andere deurbellen of ONVIF bewakingscamera’s worden toegevoegd.
Optioneel: Gong toevoegen
Optioneel: Deuropener toevoegen
6660
- Bij Android kunnen de tonen die te horen van de push berichten die de Smart Life app geeft worden ingesteld.
- Dus dit kunnen de berichten zijn nadat iemand aanbelt, of bij beweging. Deze kunnen apart van elkaar worden ingesteld.
- Ook kan worden ingesteld dat de tonen toch te horen zijn als de niet storen functie op de telefoon staat ingeschakeld.
Krijgt u helemaal geen meldingen van de Smart Life app op een Android telefoon? Zie dan helemaal onderaan dit artikel bij 2. voor de instellingen die u kunt controleren.
1. Aanpassen van de tonen
- Ga in de Android instellingen naar Apps
2. Zoek op Smart Life
3A. Kies Meldingen
3 B. Kies Meldingscategorieen
4.
Druk op de tekst Meldingen met lange bel voor het aanzetten en instellen van het geluid dat het push bericht geeft nadat iemand aanbelt
Druk op de tekst Meldingen met korte bel voor het aanzetten en instellen van het geluid dat het push bericht geeft bij een beweging
De andere soorten meldingen zijn niet in gebruik.
5.
Druk op de tekst Meldingen met lange of korte bel om bij deze instellingen te komen:
Zet Meldingen weergeven aan of uit, om een zichtbare melding te krijgen
Zet Melding of Stil aan voor een geluidsmelding of een stille melding (dus alleen een zichtbare melding)
Bepaal met Weergeven als pop-up of er bij een melding ook een pop-up push-bericht zal worden getoond
Kies bij Geluid de gewenste toon bij een melding
Laat de telefoon eventueel ook Trillen bij een melding
Laat de randen van de telefoon ook oplichten met Knipperlicht
Bij vergrendelscherm kan worden aangeven wat er te zien is bij een vergrendeldscherm
Door Niet storen negeren aan te zetten, is er ook een toon te horen als de Niet storen functie van de telefoon aan staat.
2. Push berichten krijgen van de Smart life app
Krijgt u helemaal geen meldingen van de Smart life app op een Android telefoon?
Controleer dan deze batterijverbruik instellingen:
- Ga naar ‘Instellingen’
- Kies ‘Apps’
- Zoek in de lijst met apps naar ‘Smart Life‘
- Kies ‘Batterij’
- Kies ‘Onbeperkt’
Controleer dan deze gegevensverbruik instellingen:
- Ga naar ‘Instellingen’
- Kies ‘Apps’
- Zoek in de lijst met apps naar ‘Smart Life‘
- Kies ‘Mobiele gegevens’
- Zet ‘Gegegevensgebr. achtergrond toestaan’ aan
- Zet ‘Gegegevensgebr. toestaan bij gegevensbesp. aan’ aan
Controleer dan deze machtigingen:
- Ga naar ‘Instellingen’
- Kies ‘Apps’
- Zoek in de lijst met apps naar ‘Smart Life‘
- Kies ‘Machtigingen’
- Zet Machtigingen aan voor:
- Bestanden en Media: zodat de app foto’s of video’s van de camera deurbel kan opslaan
- Camera: zodat de app een QR-code kan scannen
- Microfoon: zodat u door de app kunt praten met wie aanbeltOptioneel:
- Locatie: zet aan om op locatie gebaseerde Smart Scenario’s te kunnen instellen, bijv. als ik in de buurt van mij huis kom, doe dan het licht aan. En voor het tonen van het meest actuele weer. En voor het makkelijker toevoegen van producten.
- Apparaten in de buurt: zet aan voor het makkelijker toevoegen van producten.
Waar Power over Ethernet (POE) op neerkomt is:
In een netwerkkabel zitten 8 draden:
- Over de netwerkkabel loopt over 4 draden het internet signaal: oranje, oranje/wit, groen, groen/wit
- En over 2 van de 4 overige draden loopt de voeding: de bruine en de blauwe draad.
- Bruin/wit en Blauw/wit blijven ongebruikt.
Voor POE zijn er in het algemeen deze 3 opties:
- Een POE Router/Switch/adapter geeft POE via het 802.3af of 802.3at (PoE+) protocol.
Dit is niet geschikt voor deze deurbel.
Bij dit protocol kijkt de Router/Switch/adapter hoeveel stroom de deurbel nodig heeft, en geeft dan exact die hoeveelheid stroom.
Maar dat werkt niet bij deze deurbel. De deurbel kan niet aangeven hoeveel stroom er nodig is. Dus de 802.3af of 802.3at zal geen stroom afgeven.
Wat wil mogelijk is zijn deze 2 opties:
- Wat deze deurbel nodig heeft is tussen de 15 en de 24 Volt DC.
Met de DS4976 POE adapter kunt u exact 24V toevoegen aan de netwerkkabel dit naar de deurbel loopt.
Bij de deurbel sluit u de rode draad aan op blauw en de zwarte draad aan op bruin en de deurbel krijgt vervolgens de spanning. - U kiest voor een netwerkkabel zonder stekkers, of u knipt aan de kant van de router de stekker er af.+ Sluit van de bij deurbel meegeleverde voeding: de zwart met daarop een stippellijn (of rode) draad aan op de blauwe draad van de netwerkkabel.
+ Sluit van de bij deurbel meegeleverde voeding: de geheel zwarte draad aan op de bruine draad van de netwerkkabel.
+ Sluit oranje, oranje/wit, groen, groen/wit aan op een netwerkkabel die naar de router gaat.
+ Sluit bij de deurbel de adapter aan zoals op deze foto:
Laatst bijgewerkt: 29 sep. 2021
Voor de DS6660 is een nieuwe firmware beschikbaar: versie V1.0.30.
Welke versie u nu heeft kunt u zien in de app bij de instellingen en dan kiezen voor de onderste optie: Zoeken naar Firmware Update.
Om de update te kunnen doen heeft u een Windows PC nodig en de software DigitalTools V1.5 (hieronder te downloaden).
In de toekomst zullen updates via the app en dus Over the Air worden gedaan.
Alleen voor iedereen die nu nog een versie heeft van voor V1.0.30 heeft nu nog Digital Tools nodig om deze update te kunnen doen.
In de toekomst zullen updates via the app en dus Over the Air worden gedaan.
Alleen voor iedereen die nu nog een versie heeft van voor V1.0.30 heeft nu nog Digital Tools nodig om deze update te kunnen doen.
In het instellingen menu in de app is het volgende toegevoegd:
– Activiteitenregio: er kan een bewegingsgebied worden ingesteld voor de bewegingsmelder (dit heet in de app een activiteitenregio)
– Lichaamsdetectie: er kan worden aangezet of er alleen melding van beweging komt zodra er (deels) een lichaam in beeld is
– Nachtzicht: de nachtzicht via infrarood kan nu ook handmatig aan of uit worden gezet, of op automatisch worden gezet
– Nachtzicht: de nachtzicht via infrarood kan nu ook handmatig aan of uit worden gezet, of op automatisch worden gezet
Met Digital Tools kan met een Windows PC het volgende worden ingesteld:
– Unlock tijd: tussen 0,2 en 10 sec.
– Bevestigingstoon duur (toon die buiten uit de deurbel komt nadat iemand aanbelt): tussen 0 en 30 sec.
– Rinkeltijd van een aangesloten gong: tussen 0 – 9 sec.
– Helderheid: een waarde tussen 0 en 9
– Contrast: een waarde tussen 0 en 9
– Verzadiging: een waarde tussen 0 en 9
– Video codec: H264 of H265 (H265 geeft een betere beeld kwaliteit, waar niet veel meer data voor nodig is)
U kunt als volgt de update zelf doen:
- Download hier Digital Tools V1.5
- Pak het zip bestand uit en installeer de Digital Tools software op een Windows PC door DigitalTools.exe te openen
- Zorg dat de PC direct met de internet router verbonden is, dit kan via WiFi, of via een netwerkkabel (kabel dan direct van PC naar internet router, dus niet via een hub/switch)
- Zorg dat de DS6660 via WiFi of direct met een netwerkkabel verbonden is met dezelfde internet router (dus niet via een hub/switch)
- Download hier een zip bestand met de nieuwe firmware
- Pak het zip bestand uit, hier zitten 2 bestanden in: ED002BW-03_config.txt & ED002BW-03_APP.bin
- Open DigitalTools
- Kies open Config file
- Selecteer het bestand ED002BW-03_config.txt op de PC
- Sta de Windows Firewall toegang toe
- Druk op refresh om in het netwerk te zoeken. Meerdere keren op refresh drukken kan nodig zijn.
Na steeds Refresh nog steeds niks te zien?
Controleer of de router een actieve internet verbinding heeft en of de netwerkkabel van de PC wil direct (dus niet via een hub/switch) naar dezelfde internet router lopen als waar de DS6660 mee is verbonden. Soms helpt het ook om de PC en/of het scherm opnieuw op te starten en dan direct na het opstarten DigitalTools in het netwerk te laten zoeken door op Refresh te drukken. - Selecteer het product dat herkenbaar is aan type ED002BW-03
- Kies: Upgrade Selected Device
- Wacht tot er komt te staan: Upgrade Succesvol
Of druk na 5 minuten op refresh, de Fw Version zou dan 1.0.30 moeten zijn. - Reset nu de deurbel en voeg de deurbel opnieuw toe aan de app.
Zie ook deze video en de stappen met screenshots:
Selecteer: ED002BW-03_config.txt
Sta toegang toe
Druk op Refresh
Selecteer type: ED002BW-03
Kies: Upgrade Selected Device
Wacht tot er komt te staan: Upgrade Succesvol
Of druk na 5 minuten op refresh, de Fw Version zou dan V1.0.30 moeten zijn.
Refresh om te checken of de firmware nu V1.0.30 is.
De update is nu afgerond.
De extra optie zullen nu in de app verschijnen.
Kies in Digital Tools ‘Device Config’ om het volgende te kunnen instellen:
– Unlock tijd: tussen 0,2 en 10 sec.
– Bevestigingstoon duur (toon die buiten uit de deurbel komt nadat iemand aanbelt): tussen 0 en 30 sec.
– Rinkeltijd van een aangesloten gong: tussen 0 – 9 sec.
– Helderheid: een waarde tussen 0 en 9
– Contrast: een waarde tussen 0 en 9
– Verzadiging: een waarde tussen 0 en 9
– Video codec: H264 of H265 (H265 geeft een betere beeld kwaliteit, waar niet veel meer data voor nodig is)
Bevestig een gewijzigde instelling door op Confirm te drukken.
Om sommige wijzigen actief te laten worden, zoals het switchen naar H265, is het nodig dat de deurbel zich gaat herstarten.
Voor andere wijzigingen is dit niet nodig en wordt de wijziging bevestigd met: Config Succes.
Als Config Succes niet verschijnt, refresh dan een keer de druk weer op Device Config en pas opnieuw de instelling aan.
Hiervoor is het vereist dat de DS6660 de firmware versie V1.0.30 heeft. Zie hier hoe u kunt updaten.
Met Digital Tools kan met een Windows PC het volgende worden ingesteld:
– Unlock tijd: tussen 0,2 en 10 sec. (standaard: 5 sec.)
– Bevestigingstoon duur (toon die buiten uit de deurbel komt nadat iemand aanbelt): tussen 0 en 30 sec. (standaard: 1 sec.)
– Rinkeltijd van een aangesloten gong: tussen 0 – 9 sec. (standaard: 1 sec.)
– Helderheid: een waarde tussen 0 en 9 (standaard: 5)
– Contrast: een waarde tussen 0 en 9 (standaard: 5)
– Verzadiging: een waarde tussen 0 en 9 (standaard: 5)
– Video codec: H264 of H265 (H265 geeft een betere beeld kwaliteit, waar niet veel meer data voor nodig is) (standaard: H264 – is meer compatible)
U kunt als volgt de update zelf doen:
- Download hier Digital Tools V1.5
- Pak het zip bestand uit en installeer de Digital Tools software op een Windows PC door DigitalTools.exe te openen
- Zorg dat de PC direct met een netwerkkabel verbonden is met de internet router (dus niet via een hub/switch)
- Zorg dat de DS6660 via WiFi of direct met een netwerkkabel verbonden is met dezelfde internet router (dus niet via een hub/switch)
- Open DigitalTools
- Sta de Windows Firewall toegang toe
- Druk op refresh om in het netwerk te zoeken. Meerdere keren op refresh drukken kan nodig zijn.
Na steeds Refresh nog steeds niks te zien?
Controleer of de router een actieve internet verbinding heeft en of de netwerkkabel van de PC wil direct (dus niet via een hub/switch) naar dezelfde internet router lopen als waar de DS6660 mee is verbonden. Soms helpt het ook om de PC en/of het scherm opnieuw op te starten en dan direct na het opstarten DigitalTools in het netwerk te laten zoeken door op Refresh te drukken. - Selecteer het product dat herkenbaar is aan type ED002BW-03
- Kies: Device Config
Zie ook deze video en de stappen met screenshots:
Installeer Digital Tools en sta toegang toe
Druk op Refresh.
De deurbel is herkenbaar aan ED002BW-03.
En de Firmware Version moet 1.0.30 of hoger zijn.
Kies in Digital Tools ‘Device Config’ om het volgende te kunnen instellen:
– Unlock tijd: tussen 0,2 en 10 sec.
– Bevestigingstoon duur (toon die buiten uit de deurbel komt nadat iemand aanbelt): tussen 0 en 30 sec.
– Rinkeltijd van een aangesloten gong: tussen 0 – 9 sec.
– Helderheid: een waarde tussen 0 en 9
– Contrast: een waarde tussen 0 en 9
– Verzadiging: een waarde tussen 0 en 9
– Video codec: H264 of H265 (H265 geeft een betere beeld kwaliteit, waar niet veel meer data voor nodig is)
Bevestig een gewijzigde instelling door op Confirm te drukken.
Om sommige wijzigen actief te laten worden, zoals het switchen naar H265, is het nodig dat de deurbel zich gaat herstarten.
Voor andere wijzigingen is dit niet nodig en wordt de wijziging bevestigd met: Config Succes.
Als Config Succes niet verschijnt, refresh dan een keer de druk weer op Device Config en pas opnieuw de instelling aan.
Het is erg lastig om buiten betrouwbare meldingen te krijgen bij bewegingen. Want er beweegt buiten erg veel. Door het kunnen instellen van de gevoeligheid, een bewakingsgebied en lichaamsdetectie is het mogelijk om het aantal valse meldingen terug te brengen. In de app is bij dit model het volgende in te stellen:
- Zet aan of uit om via de app een melding bij beweging te krijgen & opnames te maken
- Stel de gevoeligheid in (laag/midden/hoog)
- Stel een Activiteitenregio (bewakingsgebied) in
- Zet Lichaamsdetectie aan, voor alleen meldingen als de camera deels of volledig een lichaam ziet
Laatst bijgewerkt: 14 Aug. 2023
Dit is een update voor deze producten:
- Doorsafe 6669 (het scherm voor het pakket DS6667)
- Doorsafe 7796 (het scherm voor de pakketten DS7700 , DS7710, DS7702, DS77XX)
Naar firmware versie: V4.043.043
Wilt u de firmware versie controleren?
- Ga in het menu met alle instellingen naar de onderste optie (cirkel met de i).
Uitvoeren update
Het updaten gaat als volgt:
- download dit zip-bestand
- pak het zip bestand uit, hier in zit 1 bestand
- haal de SD-kaart uit het scherm.
- steek de SD-kaart in de computer
- zet het bestand ‘ER00902B-TH1’ op de SD-kaart
(op de SD-kaart staan mogelijk al diverse mapjes zoals DCIM, DVR, etc. , plaats het bestand niet in een mapje, maar er naast los op de SD-kaart) - haal de stroom van het scherm
- steek de SD-kaart met daarop het update bestand in het scherm
- voorzie het scherm weer van stroom
- de update start nu, op het scherm staat dat er een update bezig is. Zorg dat tijdens de update de stroom niet wordt onderbroken.
- nadat de update klaar is zal het scherm opnieuw opstarten
- na het opstarten: controleer of de nieuwe firmware versie V4.043.043 is
(Ga hiervoor in het menu met alle instellingen naar de onderste optie (cirkel met de i)) - verwijder nu het update bestand weer van de SD-kaart (anders zal het scherm steeds weer de update uitvoeren wanneer het scherm zich opnieuw opstart).
Hiervoor zijn twee opties: 1. formatteer de SD kaart in het menu (in het basisscherm, kies onderin het meest rechter icoontje, rechts naast het t-shirt icoon). Maar hierdoor zullen ook alle opnames en andere bestanden van de SD-kaart worden gewist. 2. Steek de SD-kaart in een PC en verwijder alleen het update bestand.
Druk de resetknop 5 sec. in zodat de LED ring rond de drukknop 3 keer wit knippert.
De resetknop is de bovenste van de 2 knoppen aan de achterkant van de deurbel bij 1.
Na een succesvolle reset zal de LED ring rond de drukknop:
- paars gaan knipperen als de deurbel is aangesloten op een netwerkkabel
- blauw gaan knipperen als de deurbel zal worden verbonden met WiFi
Als de muur te dik is om de kabelboom die uit de deurbel komt naar binnen te brengen, dan is de beste oplossing om een netwerkkabel van de router naar buiten te laten lopen. En dan over deze netwerkkabel zowel het internet signaal te laten lopen als de voeding met de DS4976 POE adapter. In de hoekmontagebeugel kan de netwerkkabel worden verbonden met de draden die uit de deurbel komen.
Volg de volgende stappen en bekijk de foto’s daaronder:
- Knip de draad die uit de deurbel komt kort af
- Verbind de draden met elkaar met tape
- Verbindt de ORANJE draad die uit de deurbel komt, met ORANJE van de netwerkkabel met tape
- Verbindt de ORANJE-WITTE draad die uit de deurbel komt, met ORANJE-WITTE van de netwerkkabel met tape
- Verbindt de GROEN-WITTE draad die uit de deurbel komt, met GROEN-WITTE van de netwerkkabel met tape
- Verbindt de GROENE draad die uit de deurbel komt, met GROENE van de netwerkkabel met tape
- Verbindt de RODE draad die uit de deurbel komt, met de BLAUWE van de netwerkkabel met tape
- Verbindt de ZWARTE draad die uit de deurbel komt, met de BRUINE van de netwerkkabel met tape
- We verbinden met tape, omdat er niet voldoende plek is om connectoren te gebruiken.
- U kunt eventueel nog wat soldeer toevoegen aan de verbindingen voordat u de tape aanbrengt.
- Knip alle overige draden die niet worden gebruikt en de WiFi antenne af
Zie ook de foto’s hieronder:
Nee. Momenteel is het niet mogelijk om bijvoorbeeld via het ONVIF protocol onze internet camera deurbellen of bewakingscamera’s te koppelen aan een eigen NVR of NAS.
Maar dit is wel een vraag die we vaak krijgen we zijn momenteel wel aan het onderzoeken hoe we dit toch mogelijk kunnen maken. Want wij zijn voor het lokaal en gratis opslaan in plaats van in de cloud vanwege de privacy.
Momenteel is het dus alleen mogelijk om gratis en lokaal op te slaan op de SD-kaart die in het product zelf zit.
Het verwijderen van een account in de Smart Life app gaat als volgt:
1. Ga in de app rechtsonder naar: Profiel
2. Kies rechtsboven voor het wieltje om naar Instellingen te gaan
3. Kies Account en beveiliging
4. Kies Account uitschakelen
5. Wacht 5 seconden en kies Bevestigen
Wilt u op uw PC ook door uw deurbel of bewakingscamera kunnen kijken? En ook kunnen praten met wie aanbelt? En uw hele SmartHome kunnen bedienen?
Dat kan door gebruik te maken van een gratis Android Emulator zoals bijvoorbeeld: BlueStacks.
BlueStacks is een Android-emulator. Dit wordt vooral gebruikt voor Gamers, die games die alleen bestaan als apps, ook op de PC willen spelen. Maar dit is ook perfect geschikt voor Smart Home gebruikers. Een Android Emulator helpt bij het maken van een Android Virtual Device (ADV) op uw pc. Het kan worden gebruikt om apps uit Google Play Store op Windows of macOS uit te voeren. U kunt elke Android-applicatie installeren, gebruiken en verwijderen, net als een fysiek Android-apparaat. Iedereen, van een gamer, tot een smart home gebruiker tot een Android-app-ontwikkelaar, kan het gratis gebruiken.
Volg deze stappen:
- Download en installeer Bluestacks
- Log in op Android met een Google account
- Zoek in de Google App store de Smart Life app op en installeer de app
- Log in op de Smart Life app met een extra gebruikers account (want het is niet mogelijk om op 2 apparaten met hetzelfde Smart Life account ingelogd te zijn)
- Deel vervolgens in de app de ruimte of het specifieke product met de extra gebruiker (zie de manual voor hoe delen precies werkt)
Als iemand aanbelt zal uw PC gaan rinkelen, net als uw smartphone.
En u kunt ook via de microfoon en de speakers in de PC praten met wie aanbelt
Zie hier de volledige systeem vereisten van BlueStacks.

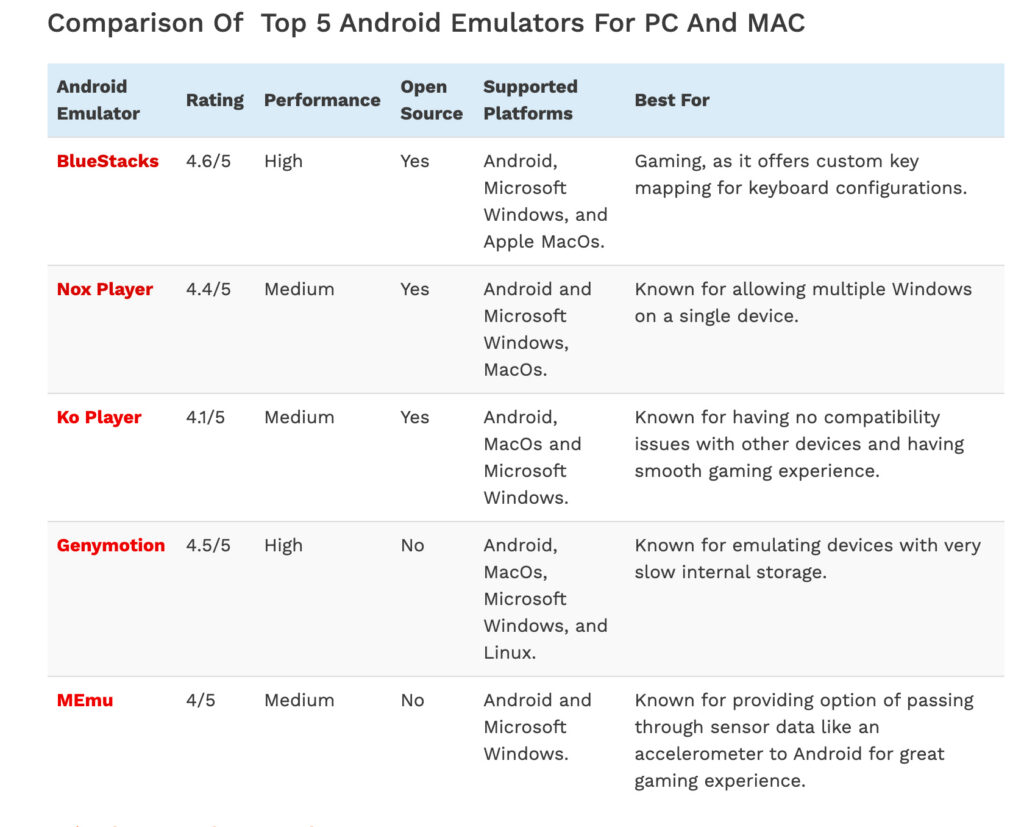

Er zijn ook nog diverse alternatieven voor BlueStacks:
https://www.softwaretestinghelp.com/android-emulators/
Ja.
Op deze pagina van Tuya is het mogelijk om het volgende te downloaden:
- Tuya GDPR Privacy Compliance Validation Findings Summary gemaakt door TRUSTe
- Tuya Smart Cloud Platform White Paper

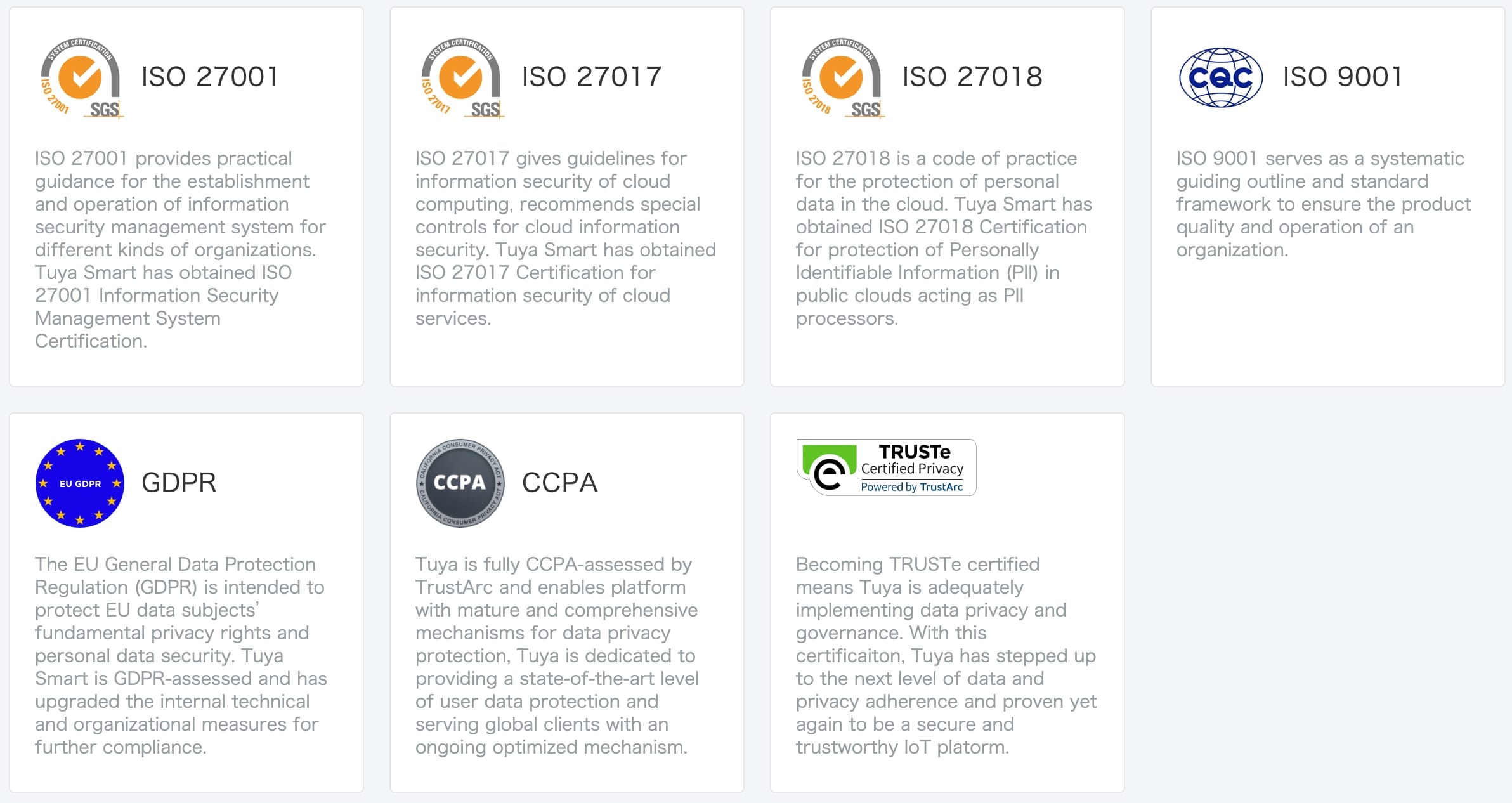

Zie hier een overzicht van alle certificeringen:
Een deurbel kan met maximaal 20 gebruikers worden gedeeld.
Zie hier alle beperkingen van de Smart Life app van Tuya: https://docs.tuya.com/en/iot/introduction-of-tuya/usage-limited
| Shared user quantity | Maximum number of users with whom a device or device group can be shared | 20 |
