DS7789 | Sonnette vidéo HD avec caméra avec clavier & lecteur de badges MiFare | Noir | BUS | 2 fils

Fonctionne avec :

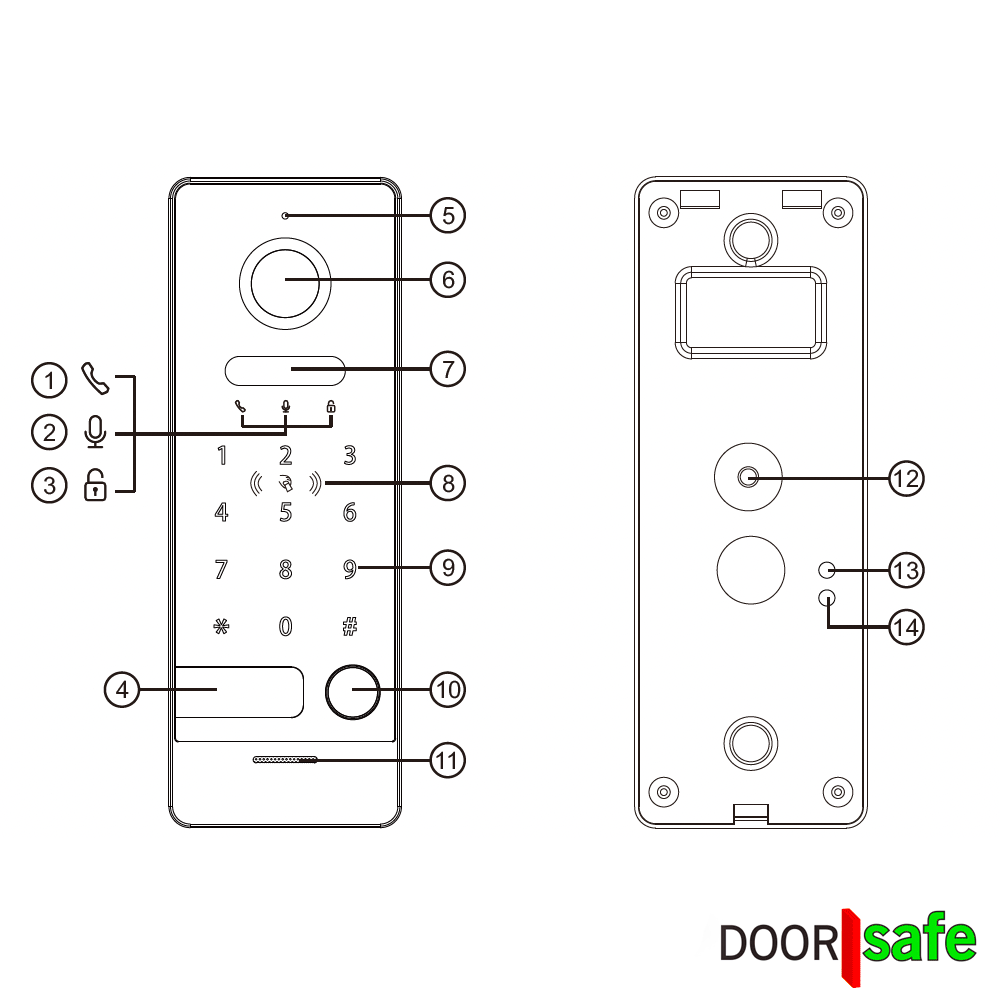

Sonnette caméra DS7789

• Sonnette vidéo étanche (IP65) en métal massif zinc-aluminium, au format fin et élégant.
• Le format de la sonnette est : 154x55x21mm.
• Support de montage d’angle 30° en métal inclus.
• Caméra haute résolution : 2MP FHD 1080P avec angle de vue de 120 degrés.
• Sonnette avec alarme antivol intégrée : en cas de vol, la sonnette déclenche une sirène et une notification sur l’écran et via l’application, et des enregistrements sont effectués.

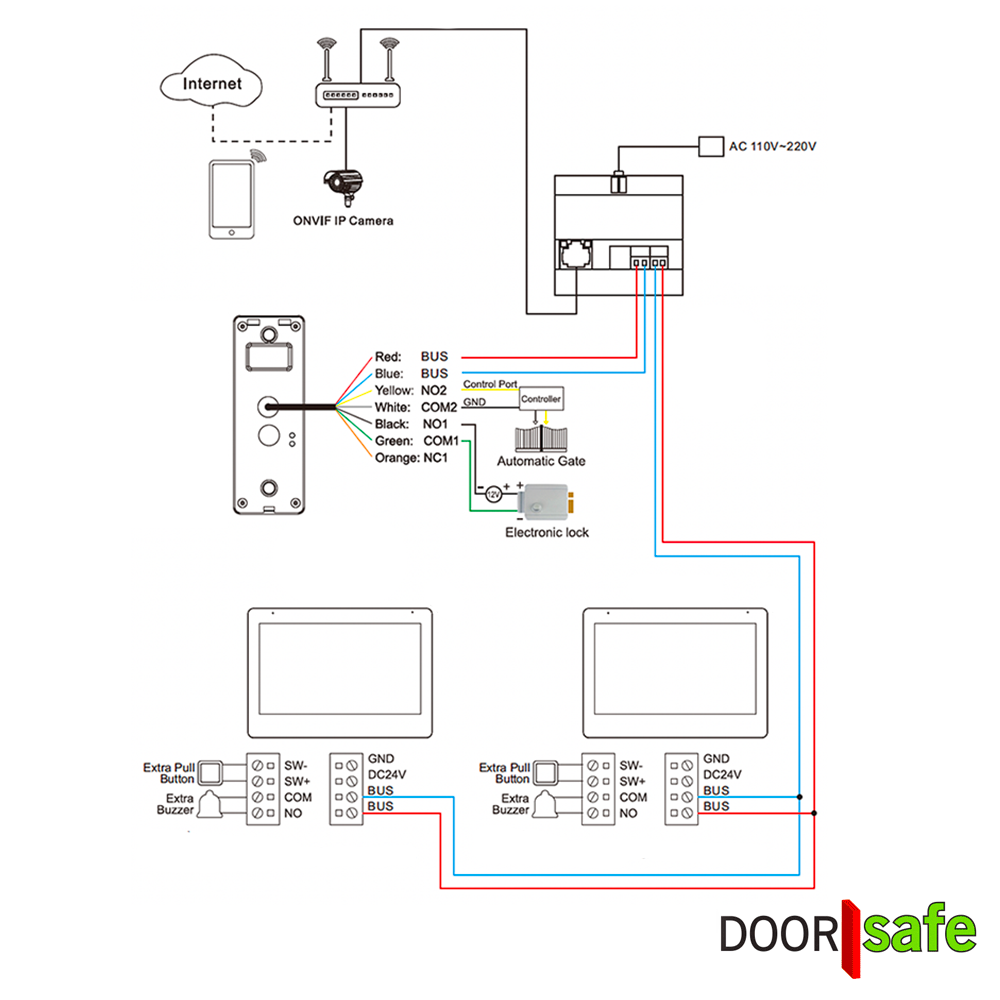

• Installation super simple : 2 fils, non polaire. Allez donc de la sonnette avec seulement 2 fils vers l’intérieur jusqu’au hub. Raccordez le hub au 220V. Allez ensuite avec un câble 2 fils jusqu’à l’écran. L’écran reçoit à la fois le courant et le signal de ces 2 fils. Un raccordement inversé des fils est impossible.
• La sonnette peut être éloignée du module, jusqu’à 300 mètres de câble, selon le type de câble et le nombre de sonnettes et d’écrans : voir ce schéma.
• Caméra de vision nocturne avec 6 LED infrarouges : le porte-nom et le bouton sont aussi éclairés.
• Gâche électrique et/ou portail raccordable à la sonnette (pas à l’écran) : à émission comme à rupture de courant, contact sec : la sonnette n’est qu’un interrupteur et ne fournit pas de courant. Durée de déverrouillage réglable dans l’écran. Déverrouillage possible via application & écran.
• Clavier : les portes ou portails éventuellement raccordés peuvent être ouverts en saisissant un code PIN choisi.
• Lecteur de badges : Cette sonnette a à l’avant un lecteur de badges MiFare IC intégré pour ouvrir les portes ou portails éventuellement raccordés. Cette fonction n’a pas forcément à être utilisée. MiFare est l’alternative bien plus sûre par rapport à l’autre technologie RFID EM Marine. MiFare a une conception avec 32 secteurs et 4 blocs avec chacun 8 secteurs et 16 blocs. Les puces MiFare peuvent aussi se trouver dans des bracelets, badges et de nombreux autres supports.
• Spécifications Mifare : 13,56 MHz. Prise en charge ISO/IEC 14443 type A, 196 kb/s
• Nombre maximal de cartes IC : 100
• Distance de lecture de la carte : <= 2 cm.
• 3 badges RFID inclus

Bornes de la sonnette

• 2 x BUS – rouge/bleu : 2 fils vers l’écran, non polaires (l’ordre de raccordement n’a pas d’importance)
• NO2 (jaune) /COM2 (blanc) – jaune/blanc : 2 fils pour raccorder un portail
• NO1 (noir) / COM1 (vert) / NC1 (orange) : 3 fils pour raccorder une gâche électrique du type à émission de courant (NO1+COM1) ou à rupture de courant (NC1+COM1)

Régler un nouveau code admin :

→ saisissez *000000#

→ saisissez au total 2× le nouveau code admin à 6 chiffres, commencez par un * et terminez par un #. Donc p. ex. *888888# puis directement encore *888888#

Régler un nouveau code de déverrouillage :

→ saisissez *code admin#

→saisissez au total 2× le nouveau code de déverrouillage à 6 chiffres, terminez par un # (pas besoin de * d’abord). Donc p. ex. 666666# puis directement encore 666666#
