Hoe sluit ik de Doorsafe 6600 aan met POE / Power over Ethernet?

Hoe kan ik de 6600 van stroom en internet voorzien via POE?

Een reguliere netwerkkabel bestaat uit 8 draden in verschillende kleuren:

  1. Oranje
  2. Oranje Wit
  3. Groen
  4. Groen Wit
  5. Blauw
  6. Blauw Wit
  7. Groen
  8. Groen Wit

Om een Doorsafe 6600 via POE te voorzien van zowel een internet signaal als stroom, maak de volgende verbindingen:

  1. Steek de POE injector in router
  2. Steek de 12V adapter in de injector (steek de adapter pas in het stopcontact aan het eind)
  3. Steek de netwerkkabel die naar de 6600 zal lopen in de injector
  4. Verbind van de netwerkkabel de oranje, oranje/wit, groen, groen/wit draden met de oranje, oranje/wit, groen, groen/wit draden die uit de 6600 komen. Dus oranje aan oranje, oranje/wit aan oranje/wit, groen aan groen en groen/wit aan groen/wit.
  5. De injector heeft de blauwe en blauw/witte draad in de netwerkkabel voorzien van 12V + positief. Verbind blauw of blauw/witte met de rode draad die uit de 6600 komt.
    De injector heeft de bruine en bruin/witte draad in de netwerkkabel voorzien van 12V – negatief. Verbind bruin of bruin/witte met de zwarte draad die uit de 6600 komt.
  6. Steek de stekker van de 12V adapter in het stopcontact het de 6600 zal opstarten (duurt 20-30 sec.)

Als u een router of switch heeft die zelf al van POE kan voorzien, dan is de injector niet nodig.
Deze POE router of switch moet de 6600 voorzien van AC8~24V of DC8~24V.

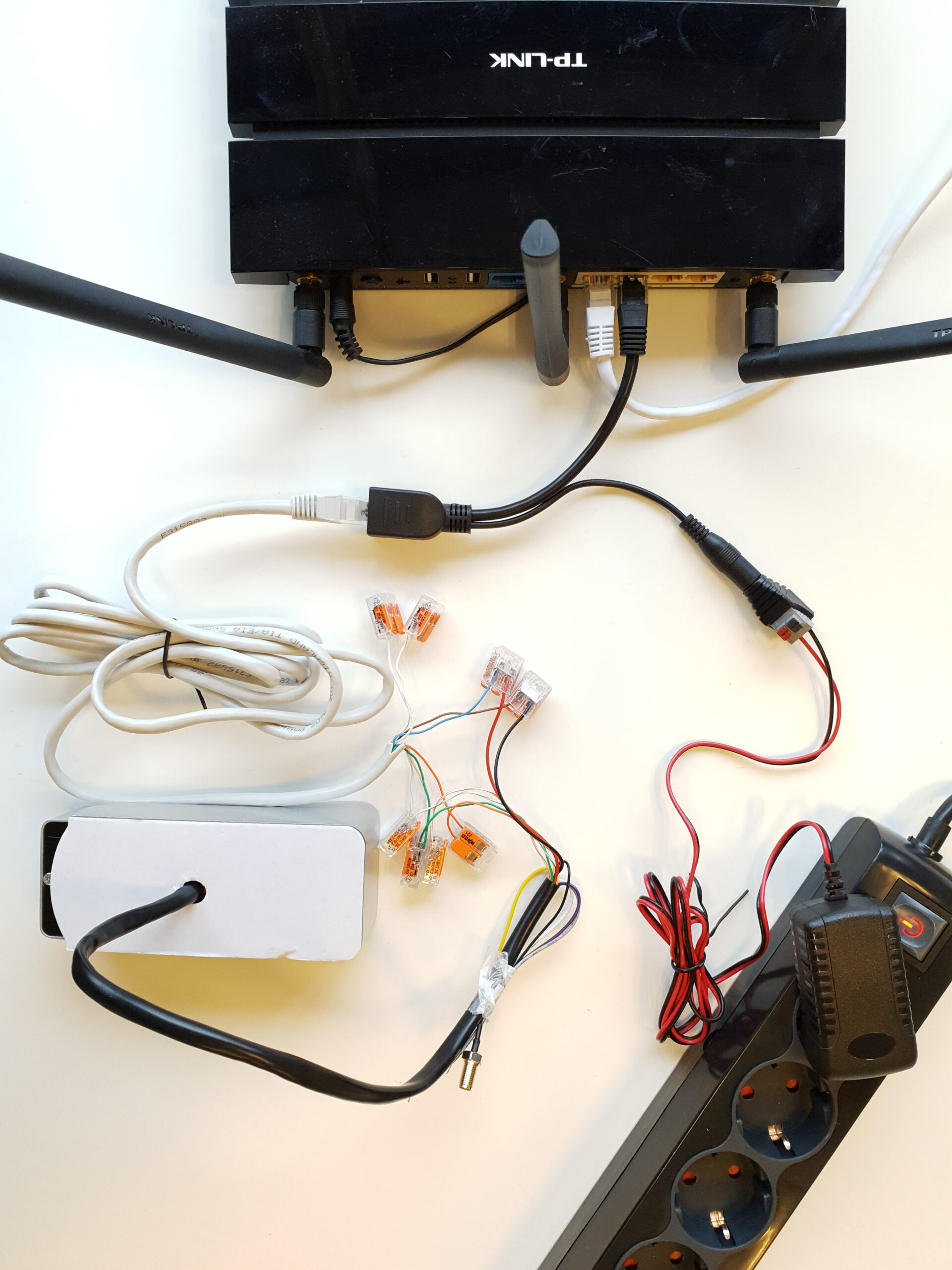

Optie 1: aansluiting met netwerkkabel zonder stekker aan de kant van de deurbel

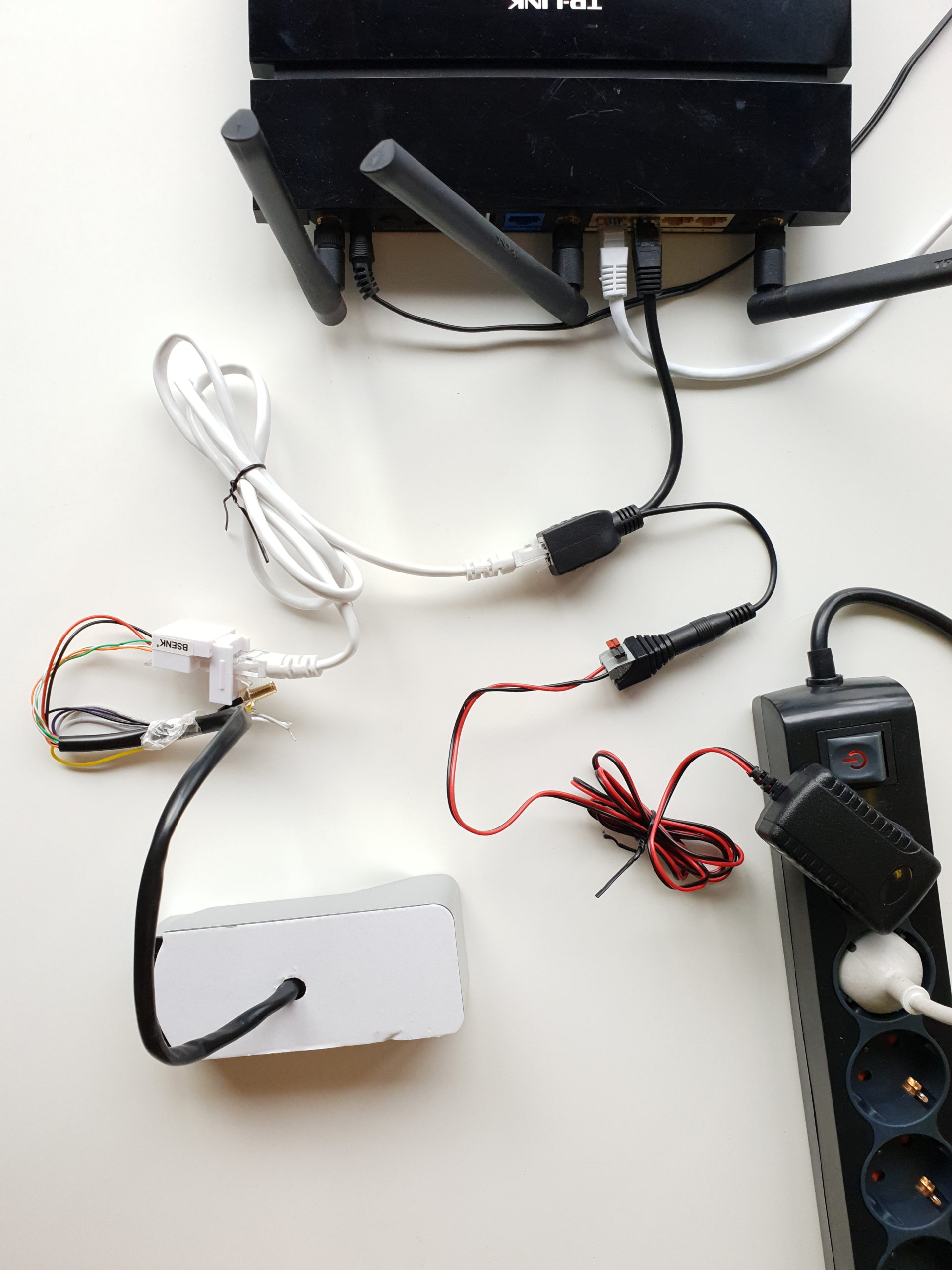

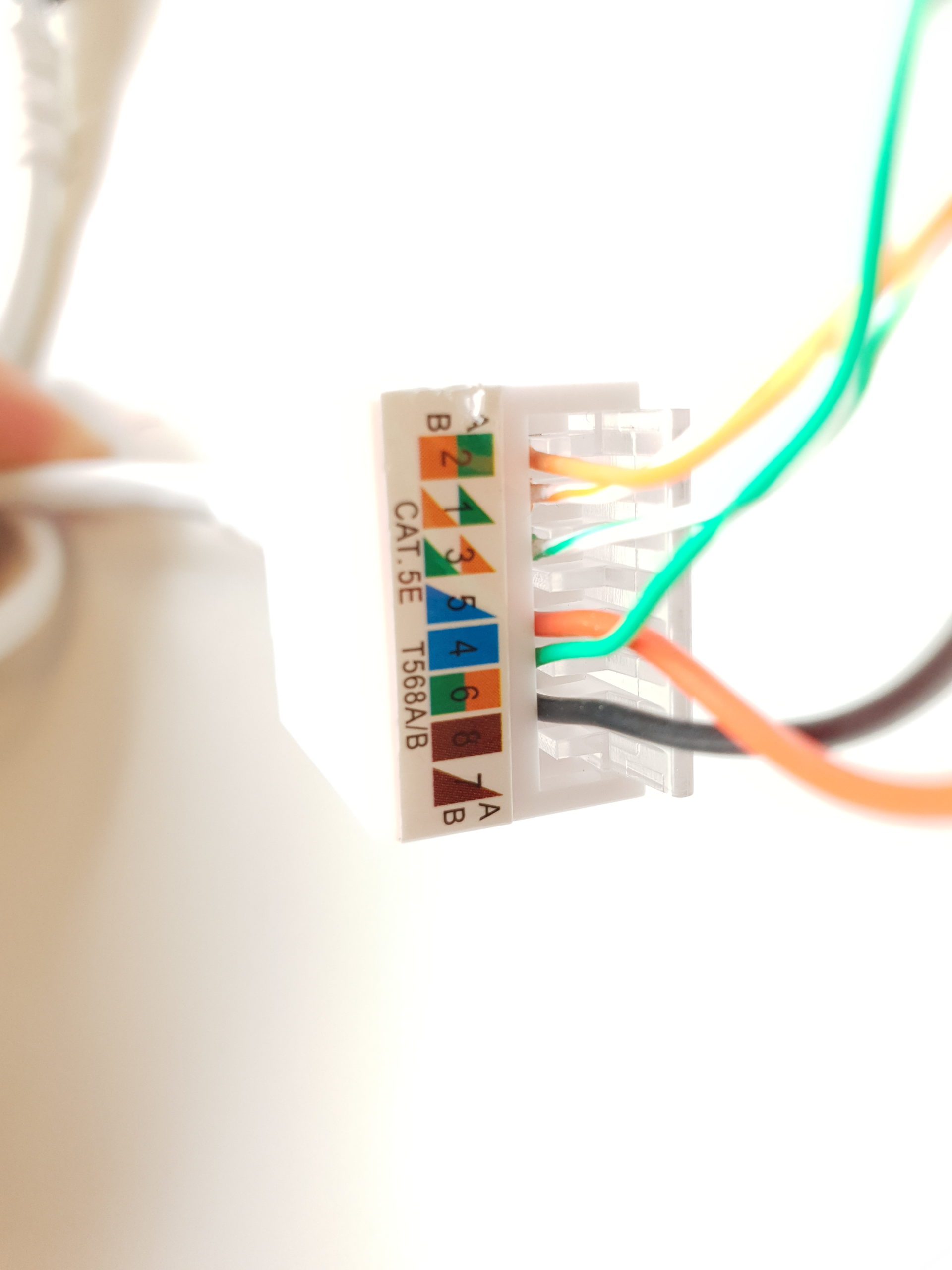

Optie 2: aansluiting met netwerkkabel met stekker aan de kant van de deurbel
