Hoe kan ik de 6600 aansluiten op een elektrische deuropener?

  • De deur kan op 2 manieren worden geopend:
    1. Nadat iemand heeft aangebeld:
      + beantwoord de oproep en druk op het sleuteltje
    2. Tijdens monitoring:
      + druk op het sleuteltje
  • Uit de 6600 komen twee draden: geel en paars.
    Aan deze twee draden is het mogelijk om een elektrische deuropener te koppelen.
  • De 6600 verzorgd alleen de schakeling, en levert dus geen stroom voor de elektrische deuropener. De deuropener moet dus stroom krijgen van een aparte voeding.
  • Er zijn dus in totaal 2 stroomadapters nodig: 1 voor de deurbel, en 1 voor de deuropener.
    (Dit is zo ontworpen, omdat deuropeners op een andere type voeding kunnen werken dan de deurbel, daarom is het beter dit gescheiden te houden.)

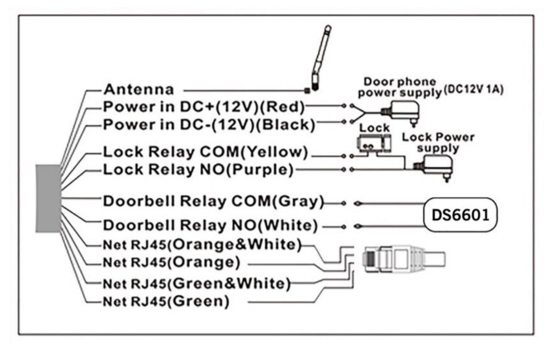

  • Sluit de 6600 als volgt aan:
    • Pak de aparte stroomadapter die het slot van stroom moet voorzien, hieruit komen 2 draden: + en –
    • Op het slot zitten twee mogelijk aansluitpunten
    • Verbind de – draad van de stroomadapter met de paarse draad die uit de 6600 komt
    • Verbind de + draad van de stroomadapter met het ene aansluitpunt op het slot
    • Verbind het andere aansluitpunt op het slot naar de gele draad die uit de 6600 komt
  • De 6600 kan zowel AC als DC schakelen en max. 3A en 36V.
  • Het is niet mogelijk om de unlock/deur open tijd in te stellen.
    Het is niet mogelijk om een exit button aan te sluiten.
  • De 6600 is alleen geschikt voor een slot dat werkt op basis van arbeidsstroom. Bij arbeidsstroom krijg het slot alleen spanning als het slot open moet gaan.

Arbeidstroom, spanningsloos vergrendeld (=N.C. – Normally Closed): een elektrische deuropener die werkt op basis van arbeidsstroom is het meest gebruikelijke type elektrische deuropener. Bij arbeidsstroom krijgt de deuropener alleen stroom wanneer de opdracht wordt gegeven om de deur open te doen. De deuropener is dus zonder spanning dicht, en gaat open als er spanning op het slot wordt gezet. Voorbeeld type deuropener:

(Russtroom is bijvoorbeeld een magneet slot: hier staat altijd stroom op (ook in rust), de stroom valt weg als het slot opengaat)
