- Deze internet module moet worden aangesloten op het lichtnet: 220V AC.

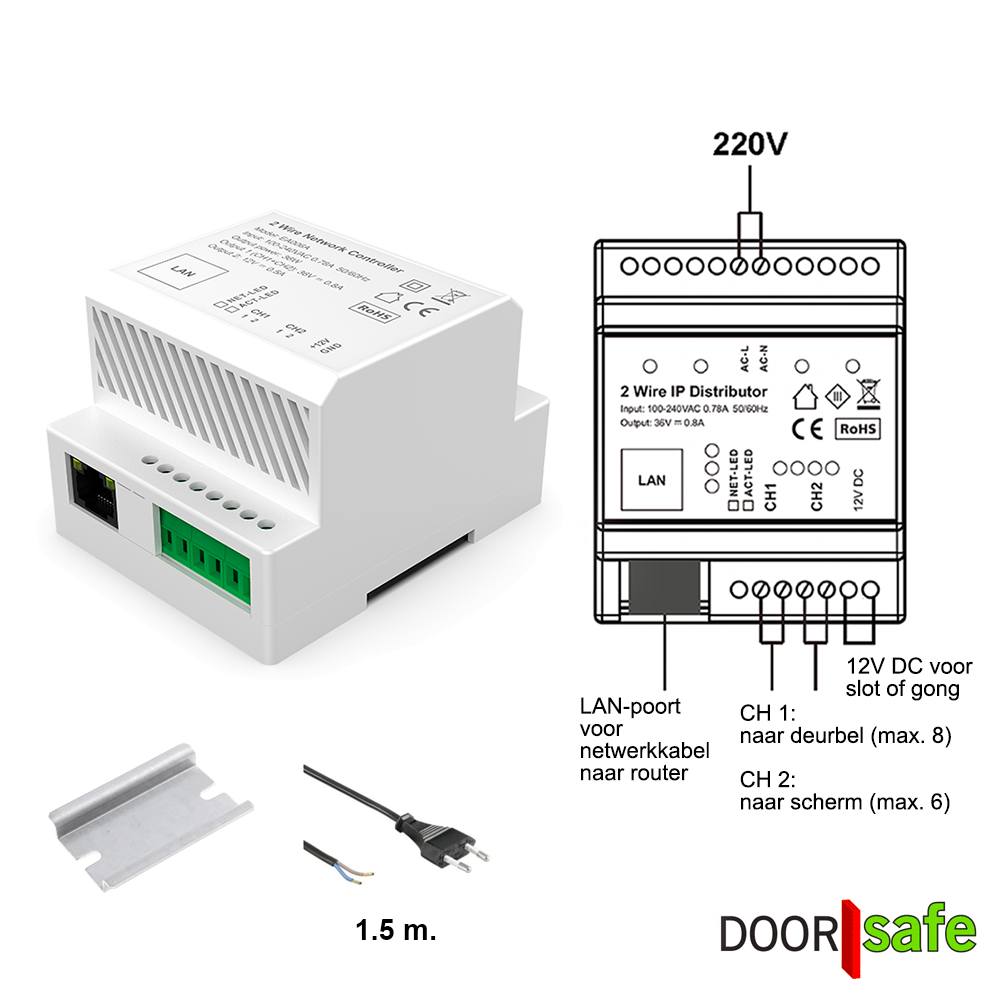

- Deze internet module heeft deze aansluitpunten:
- CH1: 2-draads deurbel aansluiten
- CH2: 2-draads scherm aansluiten
- Power: 220 Volt AC
- LAN: RJ45 netwerkkabel
- Type: DIN Rail, voor in de meterkast
- Alleen geschikt voor binnen
- Kabels worden niet meegeleverd
- Formaat: 72x89x59mm
Er zijn twee manieren van aansluiten:
- Voeding aan 1 scherm & internet via WiFi (DS7710)
Voorzie 1 scherm van voeding met de DIN rail adapter DS4973.
Laat 1 van de aangesloten schermen verbinden met een 2,4 Ghz. WiFi netwerk.
Trek vervolgens van de 2 PLC/BUS aansluitpunten op het scherm een 2 aderige draad naar max. 4 deurbellen, of max. 3 andere schermen.
Dus meerdere deurbellen en schermen aansluiten op de 2 PLC/BUS aansluitpunten op het scherm met de voeding is mogelijk.
Hoe de max 4. deurbellen en max. 3 andere schermen met elkaar worden verbonden maakt niet, als ze maar ergens verbonden zijn met de 2 aderige draad die van het scherm met de voeding komt, en de deurbellen en schermen zullen van deze 2 aderige draad zowel voeding als signaal krijgen.
De 2 aderige draad kan niet verkeerd om worden aangesloten, het signaal is niet polair. - Voeding aan internet module & internet via netwerkkabel (DS7700)
Voorzie de internet module DS6702 van voeding.
Trek een netwerkkabel van de internet module naar de internet router.
Trek vervolgens een 2 aderige draad van de aansluitpunten CH1 of CH2 op de internet module naar max. 4 deurbellen, of max. 4 schermen.
Dus meerdere deurbellen en schermen aansluiten op de CH1 en CH2 aansluitpunten op de internet module is mogelijk.
Hoe de deurbellen en schermen met elkaar worden verbonden maakt niet, als ze maar ergens verbonden zijn met de 2 aderige draad die van CH1 of CH2 van de internet module komt, en de deurbellen en schermen zullen van deze 2 aderige draad zowel voeding als signaal krijgen.
De 2 aderige draad kan niet verkeerd om worden aangesloten, het signaal is niet polair.
Deze 2-draads internet module kan worden gebruikt in combinatie met deze producten:
