DS7710 PRO | HD internet deurbel met camera | Zwart | 7″ touch scherm | BUS | 2-draads van deurbel naar scherm | scherm verbinden met internet via 2,4 Ghz WiFi | 32Gb & NAS

In het kort:

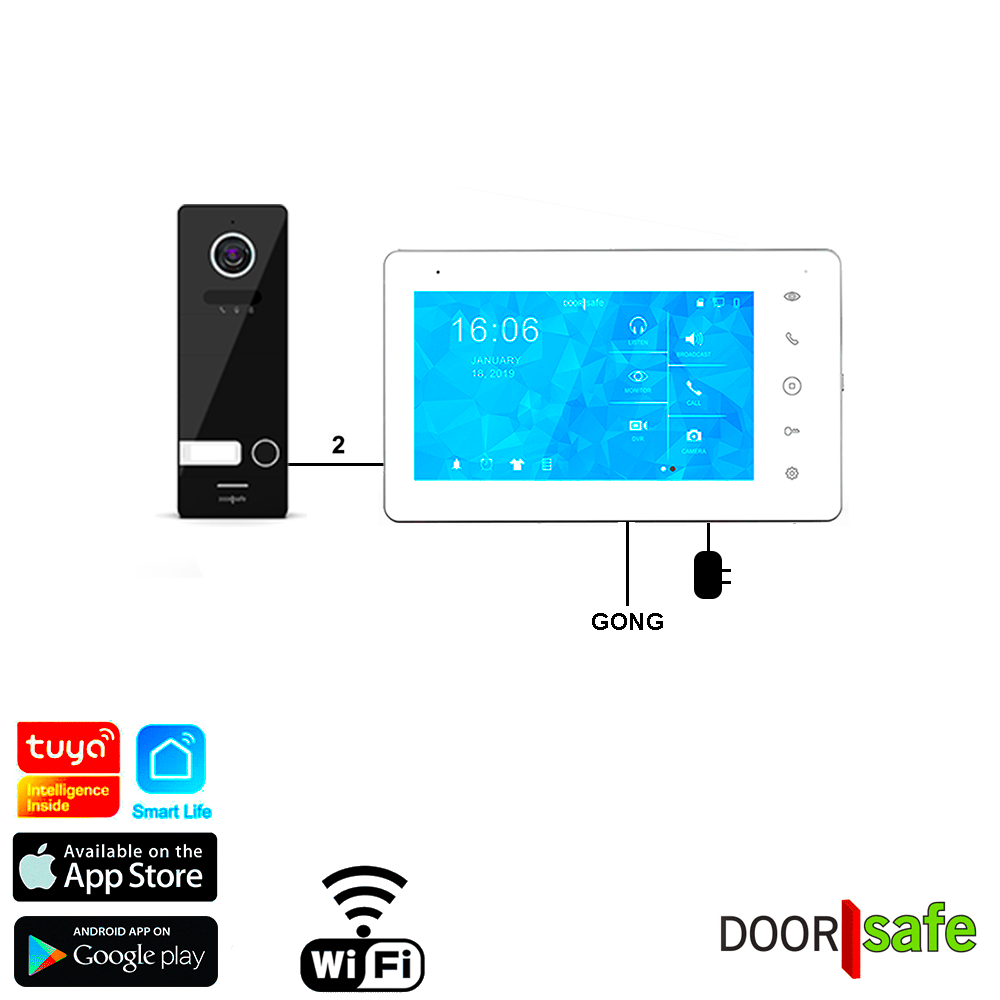

• Professionele kwaliteit internet 2MP FHD camera deurbel met 120 graden kijkhoek die makkelijk zelf te installeren is.
• Er zijn maar 2 draden nodig die van de deurbel naar het scherm lopen. Dus dit kan meestal over de bestaande bedrading. Hoe om de draden worden aangesloten maakt niet uit.
• Het scherm moet worden gevoed met 24-36V DC 1.5A gelijkstroom.
• De internet verbinding wordt gemaakt door het scherm te laten verbinden met een 2,4 Ghz WiFi netwerk.
• Scan met een smartphone en de app een QR code op het scherm om een koppeling te maken met de universele veel gedownloade AVG proof Smart Life app (waar honderden smarthome producten voor zijn, ook van andere merken).
• Een deuropener of een poort aansluiten aan de deurbel is mogelijk.
• Een extra gong toevoegen is mogelijk door een draadloze zender te verbinden met het scherm of door de gong te verbinden met WiFi.
• Max. 8 deurbellen / bewakingscamera’s toevoegen aan het scherm via ONVIF/RTSP is mogelijk.
• Max. 6 schermen per deurbel toevoegen is mogelijk. De extra schermen kunnen met het eerste scherm verbonden worden of ook direct met de deurbel. En de volgorde waarin de schermen zijn verbonden maakt niet uit.
• Beelden opslaan kan op de SD-kaart in het scherm, of op een eigen NAS via een RTSP stream. Beelden (terug-) kijken kan via het scherm, de app of de eigen computer of in een browser.
• Ook als het internet wegvalt, of voor wie de app niet heeft: je kunt altijd zien wie er aanbelt op het scherm en er worden opnames gemaakt. Dat is wel zo betrouwbaar en gebruiksvriendelijk.
• Kortom: maximaal professioneel en betrouwbaar, tegen een zo laag mogelijke prijs.

Bekijk de uitleg video’s om een beter beeld te krijgen of scroll verder naar beneden voor de exacte specs:

Dit product is een pakket en bestaat uit deze losse onderdelen:

1. camera deurbel DS7785
2. scherm DS7796
3. voeding DS4973

Wij stellen pakketen samen, als voorbeelden, omdat klanten hebben aangegeven het lastig te vinden om zelfstandig te kunnen bedenken welke losse onderdelen samen een geheel kunnen vormen. Qua prijs is er geen verschil: een pakket of zelf de onderdelen los samenstellen, komt op hetzelfde neer en kost ook hetzelfde.

Camera deurbel DS7785

• Solide metalen zink-aluminium waterdichte (IP65) camera deurbel in mooi slank formaat.
• Het formaat van de deurbel is: 154x55x21mm.
• Inclusief metalen 30° hoekmontagebeugel.
• Hoge resolutie camera: 2MP FHD 1080P met 120 graden kijkhoek.
• Deurbel met ingebouwd diefstalalarm: bij diefstal geeft de deurbel een sirene en een melding op het scherm en via de app, en er worden opnames gemaakt.
• Super eenvoudige installatie: 2 draads, non polair. Dus ga van de deurbel met slechts 2 draden direct naar het scherm.
• Deurbel kan ver van het scherm af zijn, tot wel 300 meter lengte, afhankelijk van het type kabel en het aantal deurbellen en schermen: zie dit schema.
• Nachtzicht camera met 6 infrarood LED’s voor nachtzicht: naamplaatje en drukknop is ook verlicht.
• Elektrische deuropener en/of een poort aansluitbaar aan deurbel (niet aan scherm): zowel arbeidsstroom als ruststroom, dry contact: deurbel is alleen schakelaar en levert geen stroom. Unlocktijd instelbaar in het scherm. Unlock via app & scherm.

Aansluitpunten deurbel

• 2 x BUS – rood/blauw: 2 draden voor naar het scherm, non-polair (hoe om aansluiten maakt niet uit)
• NO2 (geel) /COM2 (wit) – geel/wit: 2 draden voor het aansluiten van een poort
• NO1 (zwart) / COM1 (groen) / NC1 (oranje) : 3 draden voor het aansluiten van een elektrische deuropener van het type arbeidsstroom (NO1+COM1) of ruststroom (NC1+COM1)

Scherm DS7796

• Het 7 inch IPS full-touch kleurenscherm kan via aanraking worden bediend. En met de 4 touch-knoppen aan de rechterzijkant van het scherm.
• Via het scherm (en de app) kan je zien wie aanbelt, er mee praten, opnames maken en een deur en/of een poort openen.
• Het formaat van het scherm is: 216x129x10mm
• Het scherm heeft een mooi compact formaat en kan worden opgehangen aan een muur of op een tafelstandaard worden geplaatst.
• Er is alleen een 2 draadskabel nodig om het scherm mee te verbinden met de deurbel. Via deze kabel krijgt het scherm zowel stroom als signaal.
• Doordat het scherm direct met de deurbel verbonden is met een 2 draadskabel, zal het scherm altijd rinkelen en laten zien wie er aanbelt en opnames maken, ook al is er geen internet verbinding.
• Het scherm en de app hebben ook een monitoring functie, waarmee je door de deurbel kunt kijken zonder dat er eerst iemand heeft aangebeld.
• Door met de app op het scherm een QR code te scannen, kan de koppeling worden gemaakt met de Smart Life app.
• De Smart Life app is een universele gratis app met 10+ miljoen downloads en voldoet volledig aan de AVG. Deze app gemaakt door TUYA. Je kunt deze app het beste zien als een universeel besturingssysteem zoals Windows, maar dan voor smarthome producten. Dus er zijn honderden andere slimme producten te vinden die ook met deze app werken, ook van andere fabrikanten dan Doorsafe. Het businessmodel van deze app is ook helder: ze laten producenten (zoals Doorsafe) betalen voor het gebruik van hun software. Dus Tuya verdient net als bijvoorbeeld Microsoft met Windows aan ieder product dat werkt met de TUYA software. Kortom, TUYA heeft er geen enkele behoefte om ook nog eens te verdienen aan de gebruiker. Dus de gebruiker van TUYA producten, dan hoef niet ook nog eens te betalen voor Cloud opslag: nu niet en nooit niet. En de gebruiker door ook niet mee aan een soort doorlopend marktonderzoek, zoals bij Ring (Amazon) en Nest (Google). Want die bedrijven analyseren alle in de Cloud opgeslagen beelden om meer over consumentengedrag te leren en profielen te kunnen maken, want ze kunnen bijvoorbeeld precies zien hoe vaak u een pakket bezorgd krijgt, hoe vaak bezoek, hoeveel mensen er in het huishouden zijn etc.. Dit is bij TUYA producten niet het geval.
• U denkt misschien: ik heb geen scherm nodig, want ik gebruik wel mijn smartphone als scherm, maar de praktijk leert, dat dit niet lekker werkt. Juist het toevoegen van een scherm zorgt voor een stabiele en voor iedereen toegankelijke en gebruiksvriendelijke oplossing voor alle aanwezigen, die echt altijd werkt, dus ook als de smartphone even geen internet verbinding heeft. Maar de app is hierop natuurlijk wel een mooie toevoeging voor als u niet in de buurt bent van het scherm of zelfs onderweg.
• Helderheid, contrast en verzadiging van het beeld is instelbaar in het scherm
• Er zijn 13 verschillende beltonen instelbaar, en een eigen beltoon instellen kan ook. Het volume en de duur van de beltoon zijn instelbaar.
• Niet-storen kan in het menu worden aangezet, waardoor het scherm niet zal rinkelen als iemand aanbelt.
• De schermachtergrond is instelbaar, dus u kunt uw eigen achtergrondafbeelding instellen.
• Het scherm heeft een niet-thuis bericht / voicemail functie: bij geen gehoor, laat de deurbel iets zeggen tegen de aanbeller, bijv. laat pakket NIET achter bij de buren! Of laat de bezoeker een voicemail inspreken.
• De datum en de tijd kunnen worden gesynchroniseerd met het internet, of handmatig worden ingesteld. Het scherm kan ook worden gebruikt als wekker.
• Op een extra plek in huis een gong laten horen als iemand aanbelt, is mogelijk op drie manieren:
  • De bestaande AC of DC gong kan worden aangesloten op het scherm (poorten COM/NO)
  • De draadloze zender DS6604 kan worden aangesloten op het scherm (poorten COM/NO) om de DS6603 gong te laten rinkelen via een 433 Mhz. draadloos signaal.
  • De DS6603 gong kan verbonden worden met WiFi, en vervolgens kan in de app een smart scenario worden ingesteld: als iemand aanbelt, laat de gong rinkelen.
• Een bestaande deurbel drukknop kan worden aangesloten aan de SW-/SW+ poorten op het scherm, om het scherm te laten rinkelen zodra er iemand op deze knop drukt.
• Bij het scherm wordt een montagebeugel meegeleverd voor wandmontage (0.5 mm van de muur).
• Er is een hogere montagebeugel DS4993 beschikbaar voor achter scherm kunnen wegwerken van de DS6604 433 Mhz zender of kabels. (2.5 mm van de muur).
• Per deurbel kunnen maximaal 6 schermen worden toegevoegd. Vervolgens kan je van scherm naar scherm bellen. Hier kan een aparte beltoon voor worden ingesteld. Je kunt ook via een scherm door de andere aangesloten scherm praten. Of je kunt afluisteren wat er bij een ander schermen te horen is.

Aansluitpunten scherm DS7796

Het scherm heeft in totaal deze aansluitpunten:

• 2 x BUS: 2-draadskabel naar de deurbel
• COM/NO: draadloze zender DS6604 of bestaande AC of DC gong
• SW-/SW+: bestaande deurbel drukknop
• 24-36 Volt DC 1.5A: voeding voor het scherm met de DS4973 adapter

Opnames & beelden

• Er kunnen maximaal 8 deurbellen of bewakingscamera’s aan het scherm worden toegevoegd, zodat er een splitscreen te zien is met 4 beelden, door te swipen kunnen de overige 4 camerabeelden worden getoond.
• Via de Switch functie in de app kunt u via de app door alle verbonden deurbellen en bewakingscamera’s kijken.
• Deze bewakingscamera’s kunnen door ONVIF ook van andere merken zijn, want er kan in het scherm een RTSP-pad worden opgegeven.
• Per deurbel kan een RTSP stream worden opgezet, waarbij een eigen wachtwoord kan worden gekozen, om de beelden te kunnen opslaan op een NAS, bijvoorbeeld die van het populaire Synology. Zie hier voor meer info over hoe deze RTSP stream precies kan worden opgezet. De beelden zijn niet voorzien van geluid. (deze functie alleen beschikbaar voor deurbellen met 1 drukknop)
• In het scherm kan worden ingesteld of van een aanbeller een foto of een video moet worden opgeslagen op de SD-kaart.
• Een 32Gb SD-kaart wordt standaard meegeleverd en zit rechtsonder in het scherm gestoken. Het maximum voor deze SD-kaart is 128Gb.
• Een video opname van 1 minuut kost ongeveer 3 Mb. Voor 1 week is een 32Gb SD-kaart nodig bij het maken van voortdurende opnames. Voor 1 maand is een 128Gb SD-kaart nodig bij het maken van voortdurende opnames.
• Aanvullend op het maken van opnames van aanbellers, kan het scherm met de DVR functie ook opnames maken van bewegingen. Hiervan kan de gevoeligheid worden ingesteld. En een tijdschema, bijv.: neem alleen bewegingen op tussen 23:00 en 06:00.
• Terugkijken van beelden kan via het scherm of de app. Alle beelden zijn voorzien van datum & tijd. Het bestandsformaat van een gemaakte foto is .jpg, en van een video is .avi.
• De videocompressie standaard kan worden ingesteld op H264 of H265.
• Als deze standaar op H264 staat is het mogelijk om de beelden van de deurbel (en de eventuele Doorsafe bewakingscamera’s die ook aan de Smart Life zijn toegevoegd) te bekijken in een browser (dus nog naast de app en het scherm).
• Opslaan van beelden in het geheugen van de smartphone is mogelijk, terwijl men live beelden bekijkt via de app. Of wanneer via de app door het scherm eerder opgeslagen beelden worden teruggekeken. Deze beelden kunt u vervolgens makkelijk delen bijv. via Whatsapp.
• Bij beweging kan het scherm ook aanspringen zodat direct het beeld van de deurbel of de camera te zien is.
• Bij beweging kan de app een push-melding geven.
• Lichaamsdetectie kan worden aangezet, om alleen bewegingsmeldingen te krijgen als er een lichaam of een lichaamsdeel te zien is.
  (Maar pas wel op met te hoge verwachtingen, 100% accuraat bewegingen detecteren, met een deurbel, die dus buiten hangt, is enorm lastig. Want buiten beweegt er enorm veel. Dit is alleen volledig betrouwbaar te krijgen met actieve beeldherkenning en het gebruik van AI, maar daarvoor moeten alle beelden in de Cloud worden opgeslagen, zodat big-tech bedrijven als Google en Amazon, die deze AI technologie in huis hebben, actief met de beelden kunnen meekijken en o.a. kunnen leren wat voor u, en in uw situatie relevante bewegingen zijn. Maar vervolgens laten ze je wel per maand betalen voor de opslag van deze beelden in de Cloud en ze doen nog diverse andere analyses van deze beelden, je werkt dan eigenlijk mee aan marktonderzoek.)

Mogelijke uitbreidingen

• DS6603 WiFi gong – laat op een andere plek in huis waar een WiFi signaal is een extra gong rinkelen zodra iemand aanbelt
• DS6604 draadloze zender– laat de DS6603 gong rinkelen ook op een plek waar geen WiFi signaal is (of wanneer de internet verbinding wegvalt) door deze zender te verbinden met het scherm
• DS7796 extra scherm – voeg tot maximaal 6 schermen toe, trek de 2 draadskabel van een scherm door naar het volgende scherm, of direct van de module, dat maakt allemaal niet, als het scherm maar verbonden is met een 2 draadskabel die naar de module loopt
• DS6669 extra scherm – voeg tot maximaal 6 schermen toe, van dit andere type. Het is mogelijk om beide type schermen DS7796 en DS6669 met elkaar te combineren. het DS6669 type scherm kan niet worden verbonden met een 2 draadskabel met de internet module, maar moet worden verbonden met de internet router via WiFi of een netwerkkabel. Als de internet module verbonden is met dezelfde internet router als dit scherm, dan kan het scherm de deurbel in het netwerk vinden.  Als het scherm met WiFi wordt verbonden, heeft het scherm wel een stopcontact nodig. Bij een netwerkkabel verbinding, kan de stroom over de netwerkkabel lopen via POE 802.3af of 802.3at POE+, waardoor je het scherm aansluit de netwerkkabel en hierdoor ook direct stroom krijgt.
• Extra deurbel DS7785 / DS7789 / DS7775 – voeg tot maximaal 8 deurbellen toe
• Bewakingscamera’s: voeg via ONVIF / RTSP tot maximaal 8 bewakingscamera’s of van ieder ander merk of van Doorsafe toe:
  • DS3122 draaibare bewakingscamera voor binnen
  • DS3124 draaibare bewakingscamera voor buiten
  • DS3123 vaste bewakingscamera voor buiten

Verschil met de DS7700

Bij de DS7700 is de deurbel verbonden met de DS6702 internet module, en deze internet module maakt met een netwerkkabel verbinding met de internet router, waardoor de deurbel een maximaal stabiele internetverbinding heeft. Ook zal deze internet module het scherm voorzien van stroom. Dus bij de DS7700 heeft het scherm genoeg aan de 2 draden die van de internet module komen en het scherm heeft dus geen eigen aansluiten op een voeding nodig.
