DS3315 | Capteur de vibrations pour système d’alarme DS3300 / DS6603 / DS6605

Description du produit

• Capteur de vibrations sans fil 433 MHz.
• Détecte les chocs et envoie un signal au système d’alarme DS3300, DS6603 ou DS6605.
• Ne fonctionne pas de façon autonome.
• Format : 64 × 30 × 14 mm.
• Conçu comme capteur supplémentaire sur ce système.
• Convient aux portes, fenêtres, coffres-forts, distributeurs, portes de garage, véhicules, réservoirs de carburant, vitrines, équipements et objets de valeur.
• Cette version n’a pas de bande magnétique et ne prend donc pas en charge la détection ouverture/fermeture.

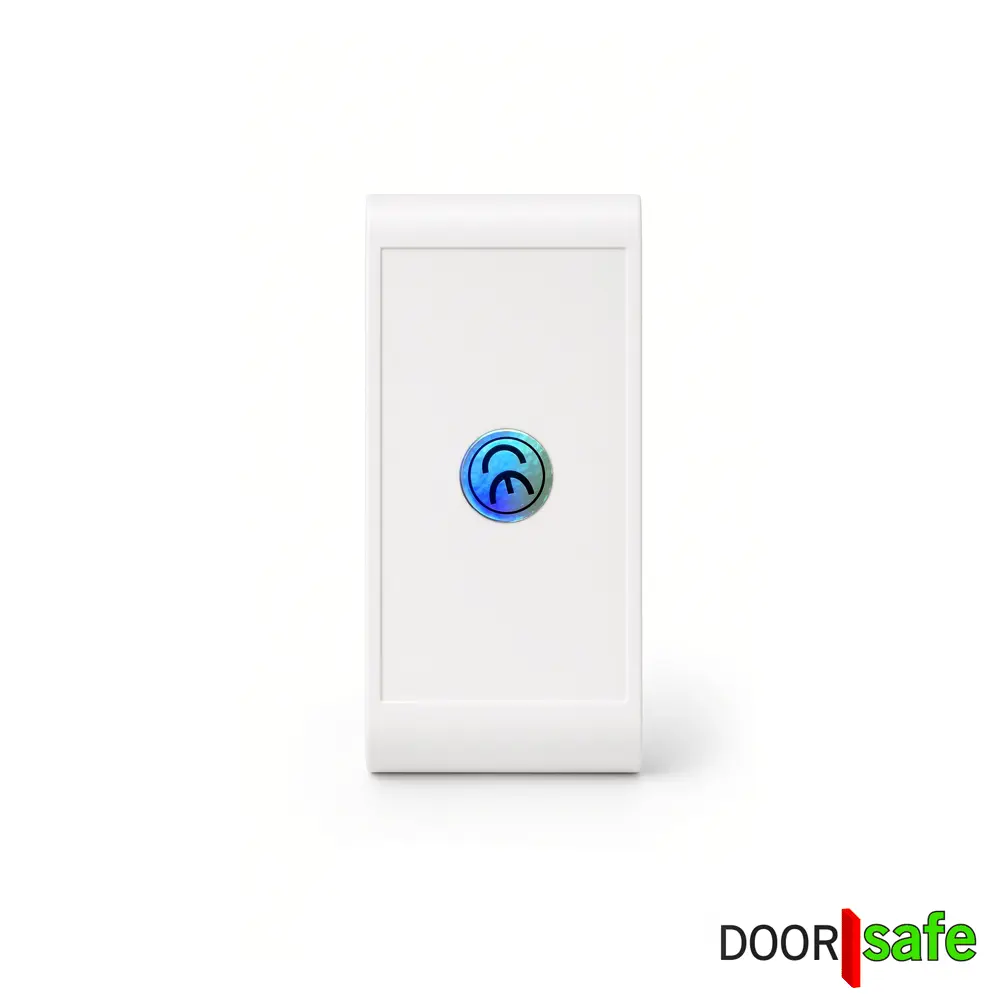

• Le bouton LED à l’avant s’allume lorsque le capteur envoie un signal. Cinq niveaux de sensibilité, à régler via ce même bouton.

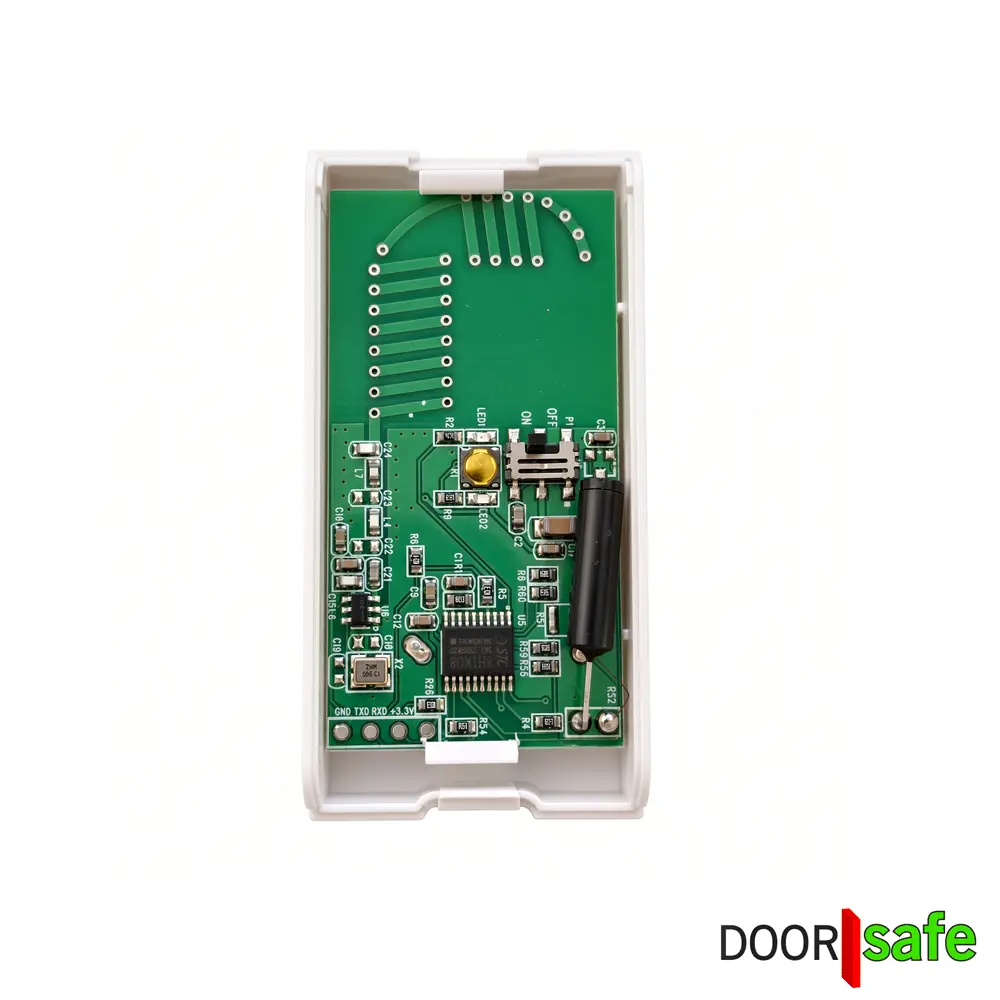

• Interrupteur marche/arrêt sur le circuit imprimé.

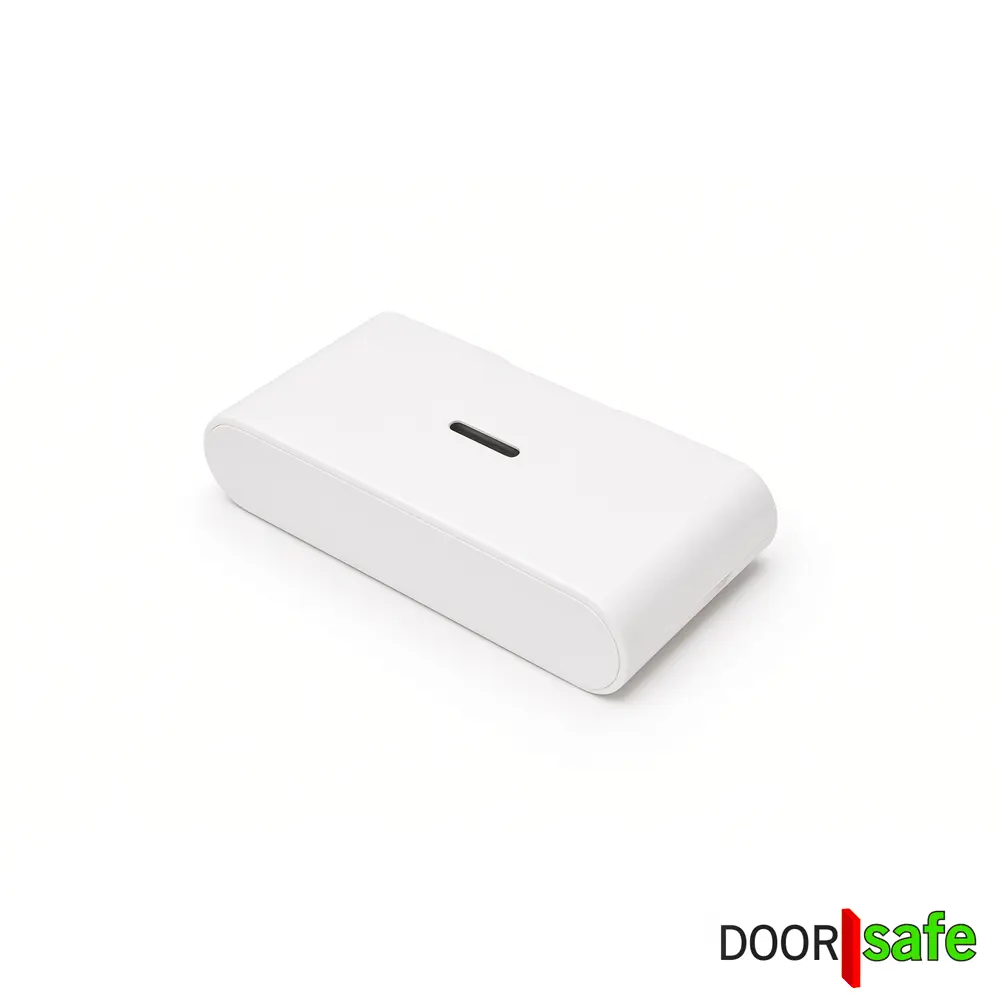

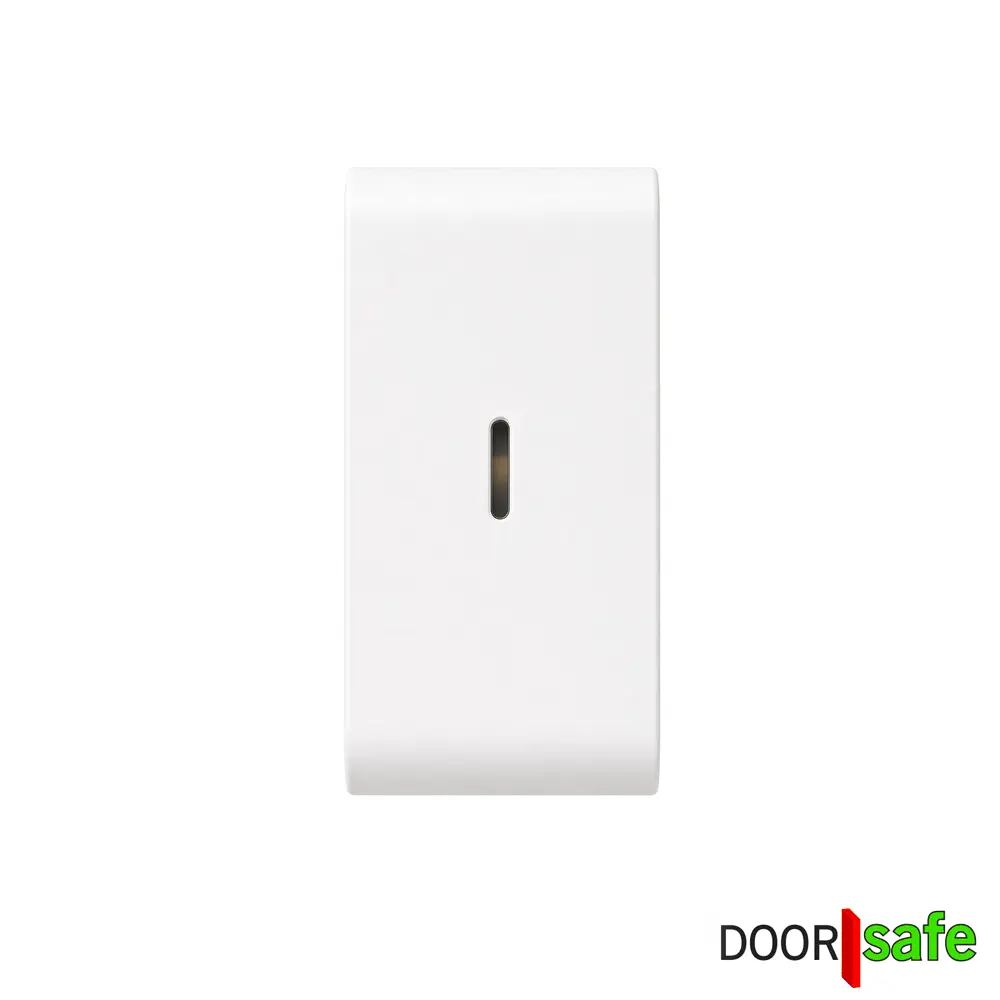

• Boîtier blanc compact, à coller. Ruban adhésif double face fourni.

• Fréquence et protocole : 433,92 MHz / 1527.
• Alimentation : 1× CR2032, 3 V.
• Courant en veille : environ 4 µA.
• Courant de fonctionnement : environ 10 mA.
• Batterie faible à partir de 2,4 V.
• Veille : plus de 2 ans. Utilisation : plus de 1,5 an à environ 10 déclenchements par jour.
• Compatible avec DS3300, DS6603 et DS6605.
• Format : 64 × 30 × 14 mm.
• Convient uniquement pour l’intérieur.
• Portée : environ 100 m à l’extérieur, environ 50 m à l’intérieur.
• La distance sans fil maximale reste une question d’essai. Ce capteur fonctionne sur 433 MHz. C’est une fréquence plus basse que le WiFi, le Bluetooth, le Zigbee et le Z-Wave, ce qui permet en principe une plus grande portée. Un capteur n’envoie qu’un signal simple, la capacité de données plus faible du 433 MHz n’est donc pas un problème. En pratique, la distance entre le capteur et l’alarme se situe entre 10 et 200 mètres, selon la situation. Les portes ou murs métalliques et d’autres réseaux peuvent limiter la portée.

Mode d’emploi

• Mise en marche : Ouvrez le boîtier à l’arrière. Mettez l’interrupteur coulissant du circuit imprimé sur ON. Rouge et bleu clignotent brièvement : le capteur est allumé. Fermez le boîtier. Le bouton à l’avant est à la fois LED et bouton set ou sos.
• Couplage : Sur le système d’alarme, allez dans Menu → Capteurs → +. Choisissez le type Autre. Choisissez le groupe : Absent/Activer, À la maison/Partiellement actif ou Toujours actif. Tapez ou frappez brièvement le capteur. Si le bouton s’allume ou clignote en bleu, le signal a été envoyé. Vérifiez que la zone a été ajoutée. Si cela ne fonctionne pas, vérifiez que l’interrupteur est sur ON et que la pile est pleine. Dans l’application Smart Life ou Tuya Smart, vous pouvez aussi ajouter le capteur via + puis l’activer.
• Sensibilité : Maintenez le bouton à l’avant 5 secondes. Relâchez lorsque le rouge et le bleu sont allumés. Ensuite le bouton clignote ; le nombre de clignotements est le niveau actuel. Appuyez brièvement à nouveau pour passer au niveau suivant.
• 1. Le niveau 1 est le plus sensible (légères vibrations).
  2. Le niveau 2 ignore le mouvement normal d’une porte ou d’une fenêtre.
  3. Le niveau 3 réagit aux chocs nets.
  4. Le niveau 4 aux fortes vibrations.
  5. Le niveau 5 uniquement aux chocs très violents.

  Commencez au niveau 3 et testez sur place. Trop de fausses alertes : choisissez un niveau moins sensible.

• Placement : Collez le capteur à l’intérieur solidement sur l’objet qui doit détecter les vibrations, avec le ruban adhésif double face fourni. Ne le placez pas sur un support lâche ou qui vibre de lui-même. Les murs épais, le métal et d’autres réseaux réduisent la portée. Ce capteur n’est pas étanche.

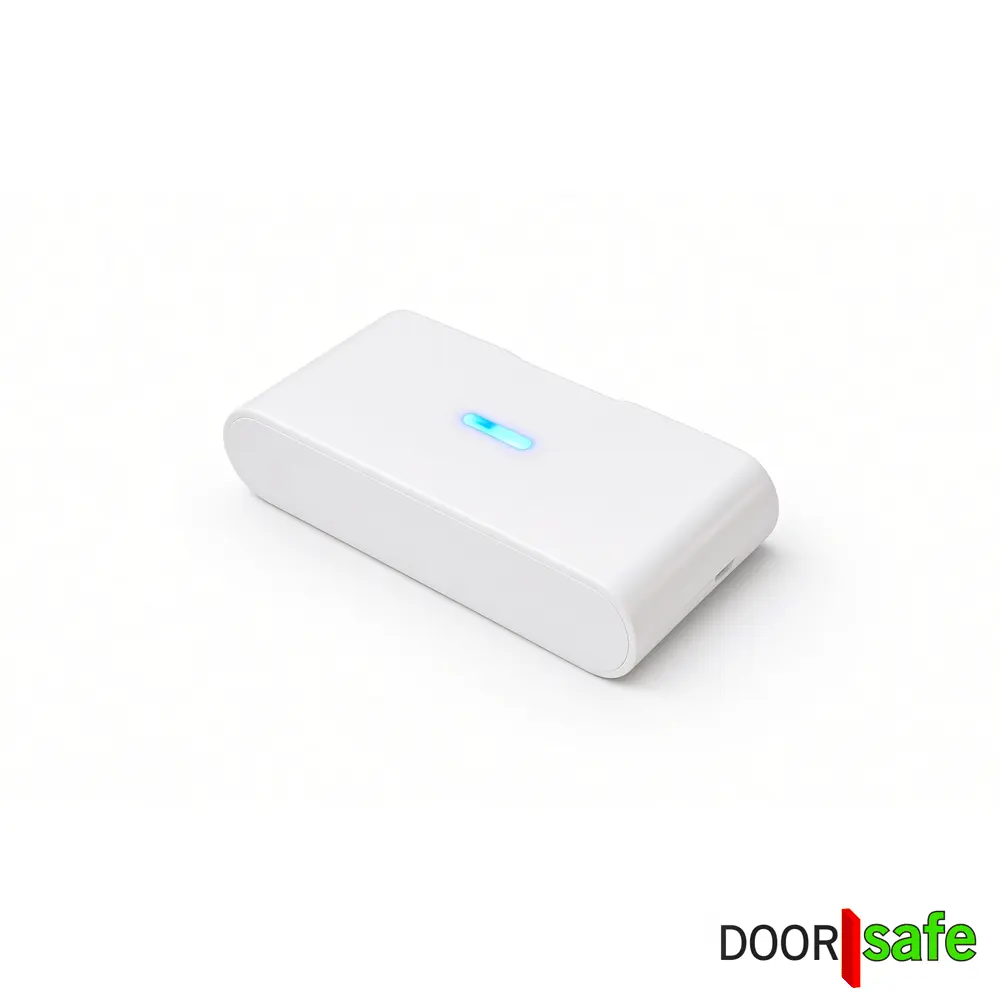

• Bouton LED : Le bouton s’allume ou clignote lorsque le capteur envoie un signal. Si le bouton reste allumé en rouge, la pile est trop faible (en dessous d’environ 2,4 V).
• Pile : Ouvrez le boîtier et remplacez la CR2032. Remettez l’interrupteur sur ON. Un nouveau couplage n’est généralement pas nécessaire.
