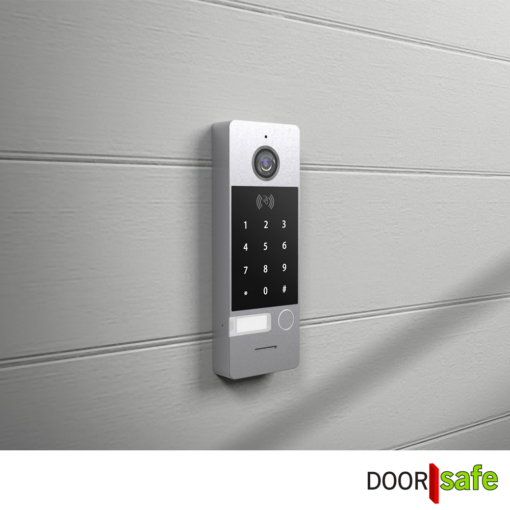

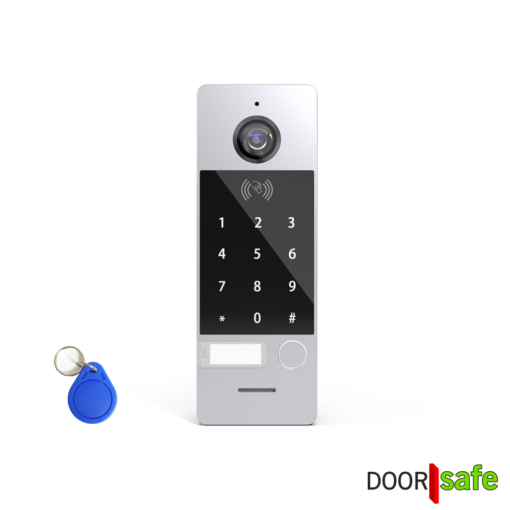

DS7592 PRO | losse video deurbel met camera, Keypad & 3 NFC druppels | zilver | 4 draads + voeding

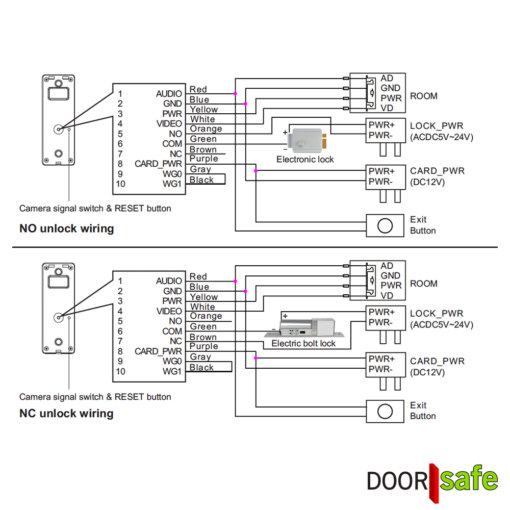

Aansluiten

Uit de deurbel komt 5cm kabel met daarin stekkertjes. Zie ook de productvideo.

A. Voor naar het scherm of de internet module:

• Rood – Audio signaal
• Blauw – Voeding Negatief
• Geel – Voeding Positief
• Wit – Video signaal

Verlengen kan in de hoekmontagebeugel of binnenshuis.
Verlengen onder de 20 meter: met een 4 draadskabel met een kerndikte van 0.5mm
Verlengen boven de 20 meter: met een siamese coax kabel waarbij het Videosignaal door de kern van de coaxkabel loopt
Zie ook hier voor meer informatie over kabels.

B. Voor het aansluiten van een elektrische deuropener:

• Groen – COM –  maak een lus met COM en 1 van deze 2 afhankelijk van het type deuropener:
• Zwart – NO – naar deuropener – type deuropener: arbeidsstroom
• Oranje – NC – naar deuropener – type deuropener: ruststroom

C. Stroom voor keypad:

• Bruin – Keypad positief – aansluiten op 12VDC positief
• Paars – GND negatief – aansluiten op 12VDC negatief

D. Exit knop

• 10. Grijs – Exit knop – optionele ‘doe deur open’ knop
• 11. Roze – Exit knop

E. Programmeren NFC Chips

• 12. Licht groen – WG0 (verbinden met WG1=programmeren chips)
• 13. Rood/Zwart – WG1

Toelichting:

• De keypad in de deurbel heeft een aanvullende stroomvoorziening nodig van 12V DC 1A. Hiervoor kan dezelfde stroomvoorziening voor worden gebruikt als voor het slot, als het slot ook op 12V DC werkt. Dus bij voorkeur: kies een slot dat werkt op 12V 1A DC en sluit zowel dit slot als de deurbel aan op een stroomvoorziening van 12V 1A DC
• De pincode moet uit 6 cijfers bestaan en kan worden ingesteld.
• De unlock tijd is 6 seconden en kan niet worden ingesteld.

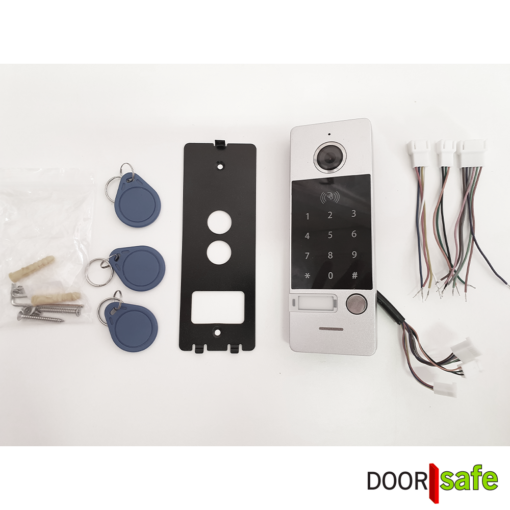

• Er worden 3 ‘druppels’ meegeleverd met daarin een NFC chip.
• 1 of meerdere van de druppels kunnen worden ingesteld als masterchips.

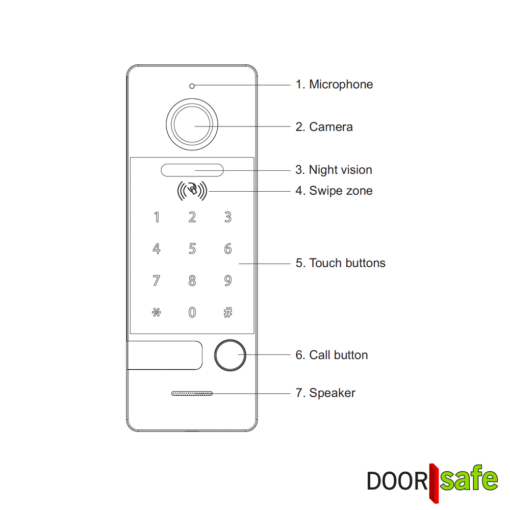

• Met een masterchip is het mogelijk om andere druppels te programmeren zodat hiermee de deur kan worden geopend door de druppel tegen de deurbel aan te houden op de plek van de NFC lezer. Deze NFC lezer zit ingebouwd achter het keypad.
